【摘要】：三道尺寸线互相间距一般为7～10mm。如房屋不对称，则上下、左右四个方向均需标注尺寸。图10-7底层平面图2）内部尺寸。标高通常标注至小数点后3位，底层室内主楼地面标高为相对标高±0.000，相邻地面高度不同时应画细实线进行分隔。门窗、设备等形状复杂、线条较多在平面图中采用图例表示。从外部看，底层平面图还包含了门厅室外、台阶、雨水管、散水、指北针等。

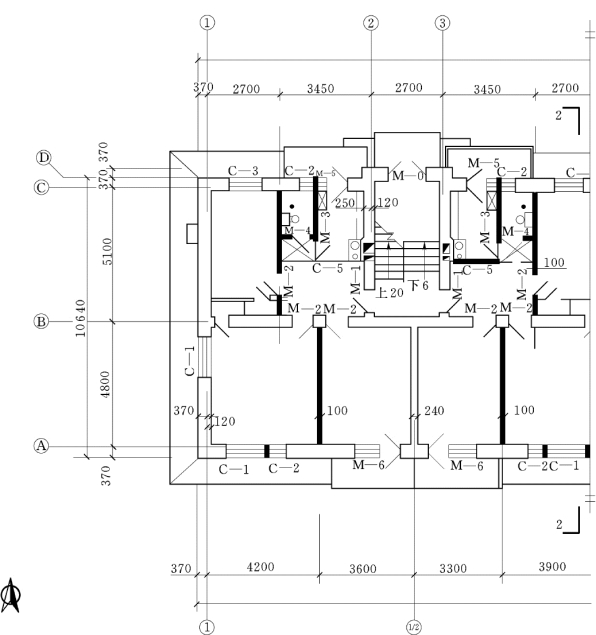

（1）先从图名了解该图是属于哪一层平面图，以及画图时采用的比例，如图10-7所示。了解如底层方向、室内外高差、比例、楼梯间位置、主要通道及出入口、开间、进深、走廊及房间布局、室内地坪高差、剖面符号及剖切位置、有几个节点引出符号，编号，详图位置，尺寸标注和轴线编号等。

（2）了解定位轴线的编号及间距，房屋的定位轴线是表示房屋的墙、柱和梁等承重构件和相对位置，以便于施工时定位放线和确定墙体及各构件之间相互关系的基准线。按国际标准规定：定位轴线采用细点划线表示，轴线编号的圆圈用细实线绘制，直径一般为8～10mm，圆心在轴线的延长线或延长线的折线上。

纵墙编号时自左向右编写阿拉伯数字。横墙编号时自下而上编写大写英文字母。其中I、Z、O，三个字为不得用作轴线编号，以免与0、1、2相混。对于一些次要的或非承重墙墙体可画附加轴线。

（3）了解平面图各部分的尺寸。平面图尺寸以mm为单位。图中的尺寸可分为外部尺寸和内部尺寸。

1）外部尺寸。为了确定和便于施工，外部尺寸一般标注三道。第一道表示门、窗、洞口宽度尺寸和门窗间墙体及各细部的构造尺寸（定形尺寸）。第二道表示轴线间的距离（放大样用的定位尺寸）。第三道表示房屋外轮廓线的总尺寸总长和总宽（总尺寸）。三道尺寸线互相间距一般为7～10mm。第一道尺寸距离房屋的外墙边应大些，一般为100mm左右，有时还得考虑一些细小尺寸。如房屋不对称，则上下、左右四个方向均需标注尺寸。另外室外台阶、花台和散水等设施尺寸可单独标注在该配件的周围。
