【摘要】：图9-14形体的全剖面图9.2.4.2半剖面图如果形体对称，画图时常把投影图一半画成剖面图，另一半画成外观图，这样组合而成的投影图称为半剖面图。展开剖面图的图名后应加注“展开”字样，剖切符号的画法如图9-19所示。

由于形体的形状不同，对形体作剖面图时所剖切的位置和作图方法也不同，通常所采用的剖面图包括全剖面图、半剖面图、阶梯剖面图、展开剖面图和局部剖面图（分层剖面图）5种。

9.2.4.1　全剖面图

用一个剖切平面将形体完整地剖切开，得到的剖面图，称为全剖面图。全剖面图一般应用于不对称的建筑形体，或对称但较简单的建筑构件中。

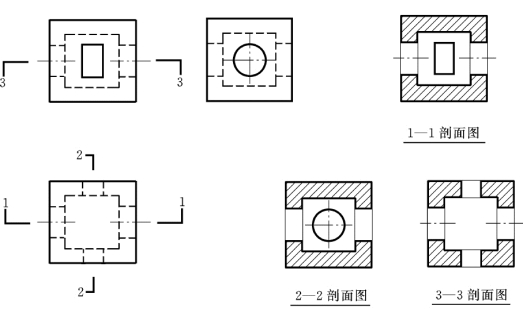

如图9-14所示，该形体虽然对称，但比较简单，分别用正平面、侧平面和水平面剖切，得到1—1剖面图、2—2剖面图和3—3剖面图。

pagenumber_ebook=140,pagenumber_book=128

图9-14　形体的全剖面图

9.2.4.2　半剖面图

如果形体对称，画图时常把投影图一半画成剖面图，另一半画成外观图，这样组合而成的投影图称为半剖面图。这种作图方法可以节省投影图的数量，从而从一个投影图同时可以了解形体的外形和内部构造。如图9-15所示形体，因形体前后对称，用侧平面将形体的左前方剖切开，使得侧面投影的一半为外视图，一半为剖面图。

pagenumber_ebook=141,pagenumber_book=129

图9-15　形体的半剖面图

（a）形成；（b）画法

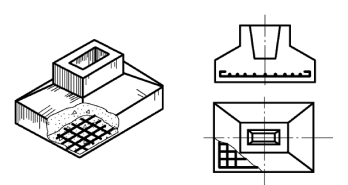

如图9-16所示，为一独立基础的施工图，该图中平面图是普通正投影图，正面投影和侧面投影都采用半剖面图，将形体外表面和内部全部反映出来。

在画半剖面图时，应注意以下几点。

（1）外形图部分与剖面部分的对称分界线应画点划线，不能用粗实线。画半剖面图时，注意不要遗漏剖切面后面的可见轮廓线。

（2）半剖面图一般应画在水平对称轴线的下侧或垂直对称轴线的右侧。

（3）半剖面图一般不画剖切符号。

pagenumber_ebook=141,pagenumber_book=129

图9-16　独立基础的半剖面图

9.2.4.3　阶梯剖面图

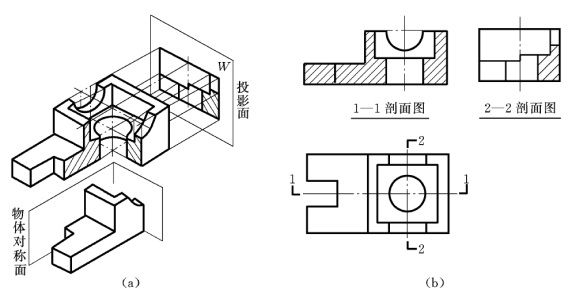

有的物体内部结构层次较多，用一个剖切平面剖开物体不能将物体内部全部显示出来，可用两个或两个以上的互相平行的剖切平面将形体剖切开，得到的剖面图称为阶梯剖面图，如图9-17、图9-18所示。

pagenumber_ebook=142,pagenumber_book=130

图9-17　阶梯剖面图

pagenumber_ebook=142,pagenumber_book=130

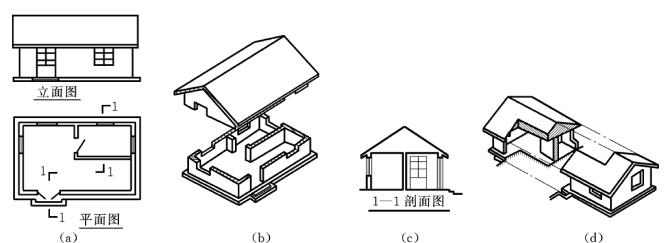

图9-18　模型立体的阶梯剖面图

采用阶梯剖切画剖面图应注意以下两点。

（1）标注剖切符号时，为使转折的剖切位置线不与其他图线发生混淆，应在转折处的外侧加注与该符号相同的编号。如图9-17 （b）和图9-18 （a）中的平面图所示。

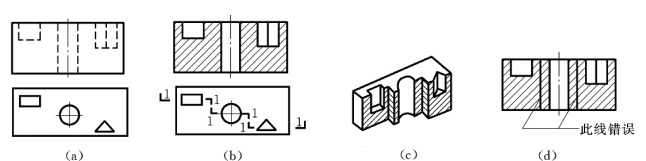

（2）画剖面图时，应把几个平行的剖切平面视为一个剖切平面，在图中，不可画出平行的剖切平面所剖到的两个断面在转折处的分界线，如图9-17 （b）所示是正确的画法，图9-17 （d）所示是错误的画法。

9.2.4.4　展开剖面图

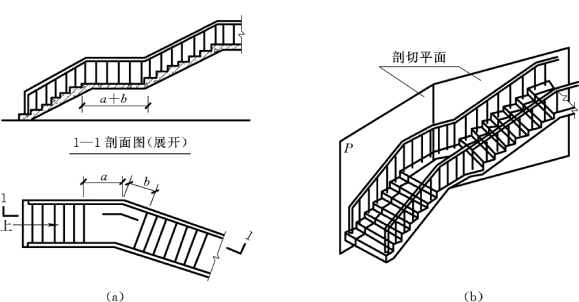

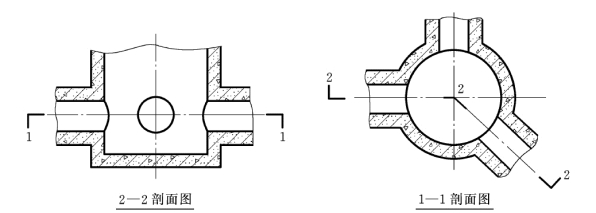

用两个或两个以上相交剖切平面剖切形体，所得到的剖面图称为展开剖面图。展开剖面图的图名后应加注“展开”字样，剖切符号的画法如图9-19所示。因展开剖面图将形体剖切开后需要将形体进行旋转，因此，有时也称为旋转剖面图。筒仓建筑物的施工图，如图9-20所示。

9.2.4.5　局部剖面图与分层剖面图

用局部剖切的方法表示其内部的构造，用这种剖切方法所得的剖面图，称为局部剖面图。显然，局部剖面图适用于内外结构都需要表达，且又不具备对称条件或仅局部需要剖切的形体。在局部剖面图中，外形与剖面及剖面部分相互之间应以波浪线分隔。波浪线只能画在形体的实体部分上，且既不能超出轮廓线，也不能与图上其他图线重合。如图9 21所示为杯口基础局部剖面图。

对建筑物结构层的多层构造可用一组平行的剖切面按构造层次逐层局部剖开，得到的剖面图称为分层剖面图。这种方法常用来表达房屋的地面、墙面、屋面等处的构造。分层局部剖面图应按层次以波浪线将各层隔开，波浪线不应与任何图线重合。在建筑工程和装饰工程中，常使用分层剖切法用来表达物体各层不同的构造作法。如图9-22所示为木地面分层剖面图。

pagenumber_ebook=143,pagenumber_book=131
