如何绘制剖面图：步骤与技巧
【摘要】：图9-11剖切符号的画法图9-11剖切符号的画法
9.2.2.1 确定剖切平面的位置和数量
画剖面图时，应选择适当的剖切平面位置，使剖切后画出的图形能确切、全面地反映所要表达部分的真实形状。选择的剖切平面应平行于投影面，并且通过形体的对称面或孔的轴线。一个形体，有时需画几个剖面图，但应根据形体的复杂程度而定。

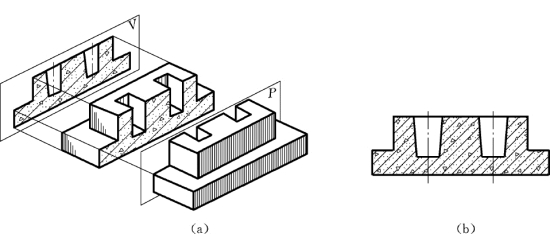

图9-9 V 向剖面图的产生
（a）假想用剖切平面P剖开基础并向V 面进行投影；（b）基础的V 向剖面图
图9-10 W 向剖面图的产生
（a）假想用剖切平面Q剖开基础并向W 面进行投影；（b）基础的W 向剖面图
9.2.2.2 画剖面图
剖面图除应画出剖切面剖切到部分的图形外，还应画出沿投射方向看到的部分，被剖切面切到部分的轮廓线用粗实线绘制，剖切面没有切到，但沿投射方向可以看到的部分，用中实线绘制。
在制图基础阶段常用粗实线画剖切到的和沿投射方向可见的轮廓线。
9.2.2.3 画材料图例
为区分形体的空腔和实体，剖切平面与物体接触部分应画出材料图例，同时表明建筑物是用什么材料建成的。在房屋建筑工程图中应采用规定的建筑材料图例。如未注明该形体的材料，应在相应位置画出同向、同间距并与水平线成45°角的细实线，也叫剖面线。
9.2.2.4 省略不必要的虚线
为了使图形更加清晰，剖视图中应省略不必要的虚线。
9.2.2.5 剖面图的标注
剖切位置及投影方向用剖切符号表示，剖切符号由剖切位置线及剖视方向线组成。两者均为粗实线。剖切位置线长6～10mm，剖视方向线长4～6mm，两者垂直相交并应在剖视方向线旁边加注编号。剖面位置线不应与图样上的图线相接触。剖面剖切符号的编号宜用阿拉伯数字表示。当有多个剖面时，最好按由左向右、由下至上的顺序排列。编号应注写在剖视方向线的端部。如图9-11所示，在剖面图的下方应写上带有编号的图名，如“×—×剖面图”。

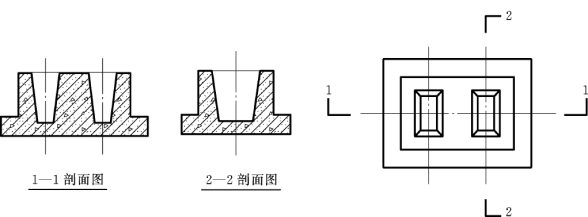

图9-11 剖切符号的画法
