地形面标高投影优化方案
【摘要】：如图7-20所示，画出地面等高线的水平投影并标注其高程，即得地形面的标高投影，地形面的标高投影也称地形图。图7-21地形图地形面的标高投影，称为地形图，如图7-21所示。图中每隔4根画得较粗，并注有标高数字，单位为m的等高线，称为计曲线，不加粗的等高线称为首曲线。

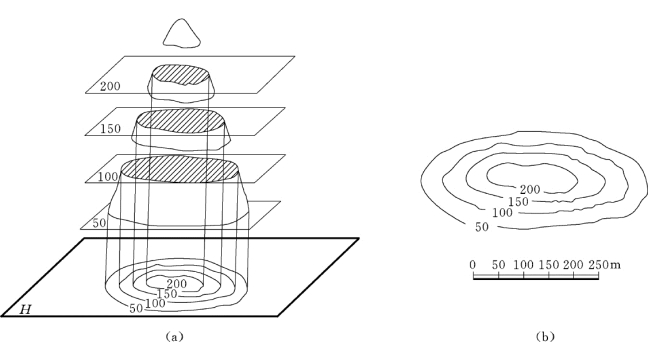

地形面是非规则曲面，假想用一组高差相等的水平面截割地面，截交线便是一组不同高程的等高线。如图7-20所示，画出地面等高线的水平投影并标注其高程，即得地形面的标高投影，地形面的标高投影也称地形图。
图7-20 地形面的表示法
7.3.3.1 地形面上的等高线特性
地形面上的等高线有如下特性。
（1）由于地形面是不规则曲面，所以地形等高线是不规则曲线。
（2）地形面是有界的，故地形等高线均为闭合曲线，如在本图幅内不闭合，则通过其他图幅闭合。
（3）地形等高线除遇到特殊地形外一般不会相交。
（4）等高线的疏密反映地形的陡缓，即等高线愈密地势愈陡峻，反之地势平坦。
图7-21 地形图
地形面的标高投影，称为地形图，如图7-21所示。图中每隔4根画得较粗，并注有标高数字，单位为m的等高线，称为计曲线，不加粗的等高线称为首曲线。由图可知两根相邻等高线的高差是1m。还可以看出图的下方在65m标高附近有一处环状等高线，表明这个地方是山丘。而在图上方标高为60m的位置，两侧标高均增加，表明该处为一山坳。图左下角等高线较稀疏，表明地势较平坦，图中部等高线较密集，表明该处地面的坡度较陡。
7.3.3.2 典型地貌特征
为了便于看地形图，把典型地貌在地形图上的特征归纳如下，如图7-22所示。
图7-22 典型地貌在地形图上的特征
（1）山丘。等高线闭合圈由小到大高程依次递减，等高线亦随之渐稀，则对应地形是山丘。
（2）盆地。等高线闭和圈由小到大高程依次递增，等高线亦随之渐稀，则对应地形是盆地。
（3）山脊。等高线凸出方向指向低高程，则对应地形是山脊。
（4）山谷。等高线凸出方向指向高处，则对应地形是山谷。
（5）鞍部。相邻两峰之间，形状像马鞍的区域称为鞍部，在鞍部两侧的等高线形状接近对称。
