5.1.2.1 基本概念
(1)轴测投影面:轴测投影的投影面,即主体图的图形所画的面。
(2)轴测轴:确定长、宽、高三个方向的直角坐标轴OX、OY、OZ在轴测投影面上的投影O1X1、O1Y1、O1Z1称为轴测轴。
(3)轴间角:相邻两轴测轴之间的夹角。
(4)轴向变化率(轴向缩短系数):平行于空间坐标轴方向的线段,其投影长度与其空间实际长度之比即轴向变化率。
5.1.2.2 特性
根据图5-2可见:直线的轴测投影仍为直线,它的直角已不是90°,但长、宽、高三个方向不变。不平行坐标轴的线段,就不能直接将它移到轴测图上。

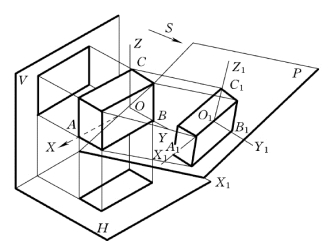

图5-2 轴测图的形成
5.1.2.3 轴测投影种类
1.根据投影线和轴测投影相对位置分类
(1)将形体斜放。将投影线垂直于投影面,然后用平行投影的方法向轴测面进行投影,所取得的图称为正轴测投影图。
(2)将形体正放。将投影线倾斜于投影面,然后用同样的方法向轴测面进行投影,所得到的图称为斜轴测投影图。
2.根据轴向变形系数分类
(1)正 (或斜)等轴测投影:p=r=q。
(2)正 (或斜)二等轴测投影:p=r≠q或p=q≠r或p≠q=r。
(3)正 (或斜)三测投影:p≠q≠r。
其中,正等轴测投影、正二等轴测投影和斜二等轴测投影在工程上常用,本章只介绍正等轴测投影和斜二等轴测投影。
由于轴测投影,仍然用平行投影法作图的得到的一种投影图,所以轴测投影仍具有平行投影的特性。
如图5-1所示,长方体上平行于投影面的平面在轴测图中反映实形,原来互相平行的直线仍平行。轴测投影有两大类许多种。由于我们实际需要并用到的并不多,所以根据实际需要只介绍三种,其他的可以举一反三,原理基本相同。
