各位置平面投影的特性分析
【摘要】：前两种属于特殊位置平面。两投影均为原图形的“类似形”。图2-49与投影面的垂直的平面的投影特性铅垂面；正垂面；侧垂面2.5.2.3一般位置平面一般位置平面指与H、V、W 均倾斜的平面，其投影特点是：V、H、W 投影均为原图形的“类似形”，任一投影均不能直接反映出平面与某投影面的夹角，也不能直接反映出平面的实形。
平面相对于投影面的位置分为三类：投影面的垂直面、投影面的平行面和一般位置平面。前两种属于特殊位置平面。
2.5.2.1 平行于某投影面的平面
1.平面名称
（1）∥V——正平面。
（2）∥H——水平面。
（3）∥W——侧平面。
2.投影特点
（1）在所平行的投影面内的投影反映实形。
（2）两投影积聚为与轴平行的直线。
用迹线表示某投影面的平行面时，一般仅画出一条迹线——所垂直的投影面内的迹线，如图2-48所示。
图2-47 平面的迹线表示方法

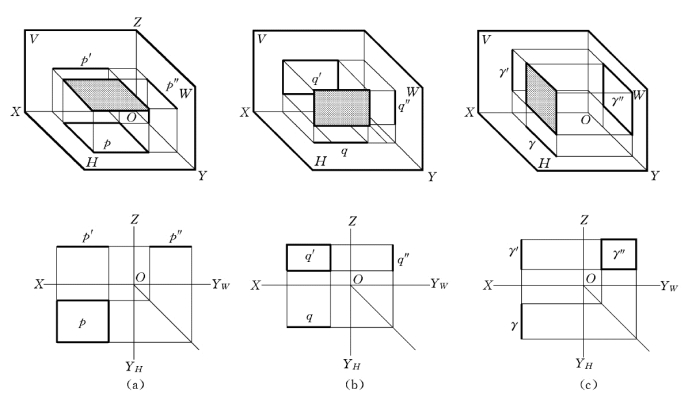

图2-48 与投影面的平行的平面的投影特性
（a）水平面；（b）正平面；（c）侧平面
2.5.2.2 垂直于某投影面的平面
垂直于某投影面的平面与另外两投影面均倾斜（见图2-49）。
1.平面名称
（1）⊥V——正垂面。
（2）⊥H——铅垂面。
（3）⊥W——侧垂面。
2.投影特点
（1）在所垂直的投影面内的投影积聚为一直线，该直线与投影面内两轴分别形成一夹角，每一夹角反映了平面与另一投影面的夹角。
（2）两投影均为原图形的“类似形”。
用迹线表示某投影面的垂直面时，一般仅画出一条迹线——所垂直的投影面内的迹线。平面与H、V、W 的夹角亦分别用α、β、γ表示。

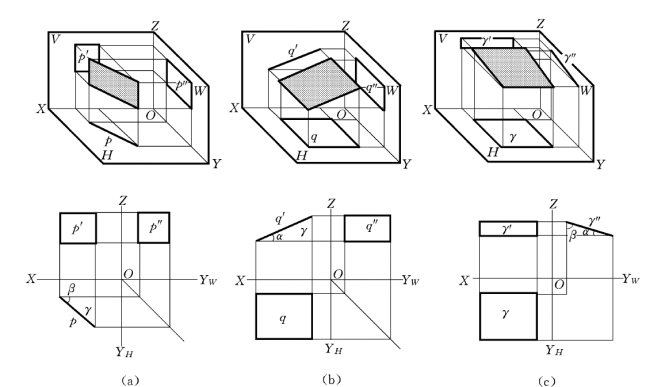

图2-49 与投影面的垂直的平面的投影特性
（a）铅垂面；（b）正垂面；（c）侧垂面
2.5.2.3 一般位置平面
一般位置平面指与H、V、W 均倾斜的平面，其投影特点是：V、H、W 投影均为原图形的“类似形”，任一投影均不能直接反映出平面与某投影面的夹角，也不能直接反映出平面的实形。如图2-50所示，三角形平面的投影仍为三角形，但形状与面积都发生了变化。

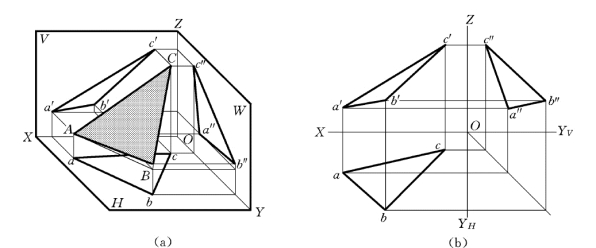

图2-50 一般位置平面的投影特性
