工程中常用的几种投影图类型

2023-06-22 理论教育版权反馈

【摘要】：多面正投影图在工程中应用最广。图2-4轴测投影图2.1.3.2轴测投影图轴测投影图简称轴测图，是按平行投影法绘制的，如图2-4所示。由于正投影是工程图的主要图示方法，所以学习投影理论以学习正投影为主。

2.1.3.1　透视投影图

透视投影图简称透视图，是按中心投影绘制的，如图2-3所示。这种图优点是具有很强的立体感，形象逼真，其缺点是作图复杂，度量性差。常用作建筑设计方案比较、展览及效果图的制作。

pagenumber_ebook=27,pagenumber_book=15

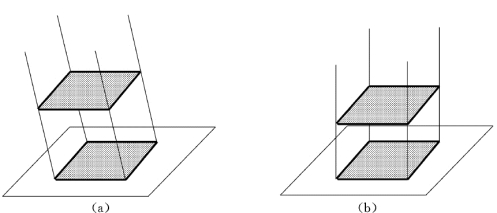

图2-2　平行投影

（a）斜投影；（b）正投影

pagenumber_ebook=27,pagenumber_book=15

图2-3　透视投影图

pagenumber_ebook=27,pagenumber_book=15

图2-4　轴测投影图

2.1.3.2　轴测投影图

轴测投影图简称轴测图，是按平行投影法绘制的，如图2-4所示。这种图优点是具有一定的主体感，其缺点是度量性不够理想，作图较麻烦，常作为工程辅助图样。

2.1.3.3　多面正投影图

多面正投影图简称正投影图，是在空间建立一个坐标体系（由几个投影面组成），用正投影法把物体向两个或两个以上互相垂直的投影面进行投影所得的图样，如图2-5所示。这种图的优点是作图简便，度量性好，其缺点是缺乏立体感，需经过一定的训练才能看懂。多面正投影图在工程中应用最广。

2.1.3.4　标高投影图

标高投影图是一种带高程数字标记的单面正投影图。这种图的优点是能表达形状复杂的不规则形体，常用来表达地面形状，其缺点是缺乏立体感，如图2-6所示。

正投影法是本课程研究的主要对象。由于正投影是工程图的主要图示方法，所以学习投影理论以学习正投影为主。在以后的叙述中如不特别指明，所述投影均为正投影。

pagenumber_ebook=28,pagenumber_book=16

图2-5　多面正投影图

pagenumber_ebook=28,pagenumber_book=16

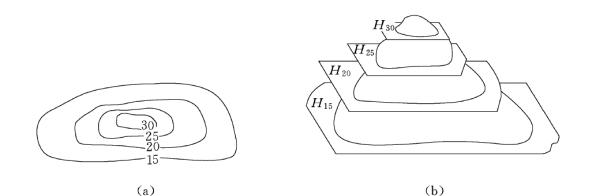

图2-6　标高投影图
