工程图上除了要画出构造物的形状外,还必须准确、完整、清晰地标注出构造物的实际尺寸,以作为施工的依据。如果尺寸有遗漏和错误,就会给生产带来困难和损失,因此,尺寸标注是图样必不可少的组成部分。
1.1.5.1 尺寸的组成
尺寸由尺寸界线、尺寸线、尺寸起止符和尺寸数字四部分组成,如图1-6所示。
1.1.5.2 尺寸注法的基本规定
尺寸线、尺寸界线用细实线绘制。尺寸界线一般应与被注长度垂直,一端离开图样轮廓线不小于2mm,另一端超出尺寸界线2~3mm,如图1-6所示。必要时,图样轮廓线可用作尺寸界线。尺寸线应与被注线段平行,不得超出尺寸界线,也不能用其他图线代替或与其他图线重合。
尺寸起止符号一般用中实线的斜短画绘制,其倾斜的方向应与尺寸界线成顺时针45°,长度为2~3mm。
半径、直径、角度、弧长的尺寸起止符号,宜用箭头表示,箭头的画法如图1-7所示。

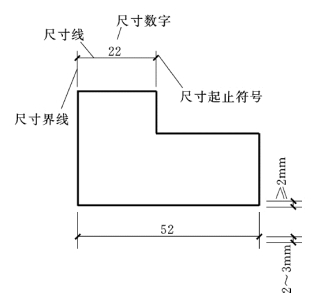

图1-6 尺寸的组成
图1-7 箭头的画法
图样上所注写的尺寸数字是物体的实际尺寸。除标高及总平面图以m为单位外,其他均以mm为单位。(https://www.chuimin.cn)
尺寸数字的读图方向,宜按图1-8 (a)中图的形式注写。为保证图上的尺寸数字清晰,任何图线不得穿过尺寸数字,不可避免时,应将图线断开。尺寸数字应依其读数方向写在尺寸线的上方中部,如没有足够的注写位置,最外面的数字可注写在尺寸界线的外侧,中间相邻的尺寸数字可引出注写,如图1-8 (b)图所示。

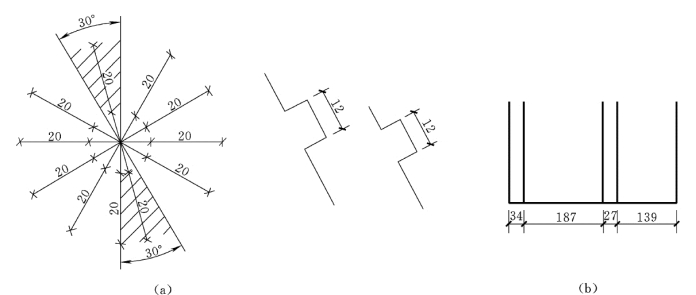

图1-8 尺寸数字
(a)尺寸数字的读数方向;(b)尺寸数字的注写位置
1.1.5.3 尺寸的排列与布置
尺寸的排列与布置应注意以下几点,如图1-9所示。
图1-9 尺寸的排列与布置
(1)尺寸宜注写在图样轮廓线以外,不宜与图线、文字及符号相交。必要时,也可标注在图样轮廓线以内。
(2)互相平行的尺寸线,应从被注的图样轮廓线由里向外整齐排列,小尺寸在里面,大尺寸在外面。小尺寸距图样轮廓线距离不小于10mm,平行排列的尺寸线的间距宜为7~10mm。
(3)总尺寸的尺寸界线,应靠近所指部位,中间的分尺寸的尺寸界线可稍短,但其长度应相等。
