字体的大小和整齐美观写作技巧及示例
【摘要】：表1-5长仿宋体字的高度尺寸单位：mm图1-4阿拉伯数字和外文字母的写法示例初学者书写时可先按字号打好方格，然后再写，保证字体的大小一致和整齐美观。
文字、数字、字母或符号是工程图的重要组成部分。若字体潦草，会影响图面整洁美观，导致辨认困难，或引起读图错误，造成工程事故，给国家和社会带来巨大损失。因此要求字体端正、笔画清晰、排列整齐、标点符号清楚正确；而且要求采用规定的字体和按规定的大小书写。
1.1.3.1 汉字
国家标准规定工程图中汉字应采用长仿宋体字，又称工程字，并采用国家正式公布的简化字，除有特殊要求外，不得采用繁体字。汉字的宽度与高度的比例为2∶3 （见表1 5），字体的高度即为字号，如10、7、5号字，说明它们的字高分别是10mm、7mm和5mm。汉字书写要求采用从左向右，横向书写的格式，且汉字高度最小不宜小于3.5mm。
表1-5 长仿宋体字的高度尺寸 单位：mm
初学者书写时可先按字号打好方格，然后再写，保证字体的大小一致和整齐美观。书写长仿宋体字的要领是：横平竖直、起落分明、排列匀称、填满方格，如图1-3所示。

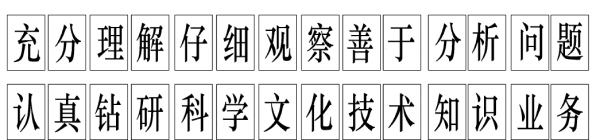

图1-3 长仿宋体字示例
1.1.3.2 数字和字母
图纸中所涉及的阿拉伯数字、外文字母、汉语拼音字母的笔画宽度宜为字高的1/10。大写字母的宽度宜为字高的2/3，小写字母的字宽宜为字高的1/2。
数字与字母的字体有直体或斜体两种形式，直体笔画的横与竖应为90°；斜体的字头向右倾斜，与水平线接近75°。同一册图纸中的数字和字母一般应保持一致，数字与字母若与汉字同行书写，其字高应比汉字的高小一号。数字与字母的写法如图1-4所示。

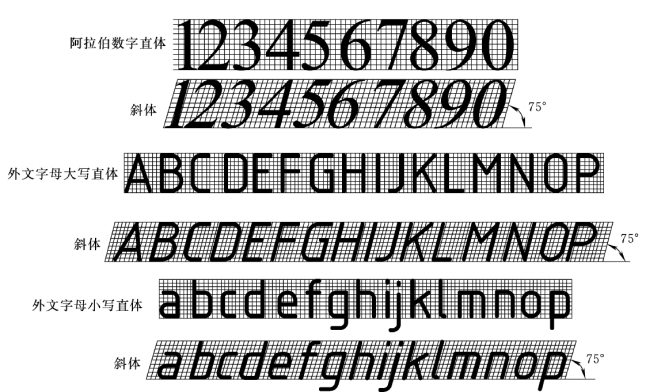

图1-4 阿拉伯数字和外文字母的写法示例
