1.剥线钳

剥线钳为内线电工、电动机修理工、仪器仪表电工常用的工具之一，如图4-1-52所示。该工具专供电工剥除电线头部的表面绝缘层用。

剥线钳的使用方法如下：

1）要根据导线直径，选用剥线钳刀片的孔径。

2）根据缆线的粗细型号，选择相应的剥线刃口。

3）将准备好的电缆放在剥线钳的刀刃中间，选择好要剥线的长度。

4）握住剥线钳手柄，将电缆夹住，缓缓用力使电缆外表皮慢慢剥落。

5）松开手柄，取出电缆线，这时电缆金属整齐露出外面，其余绝缘塑料完好无损。

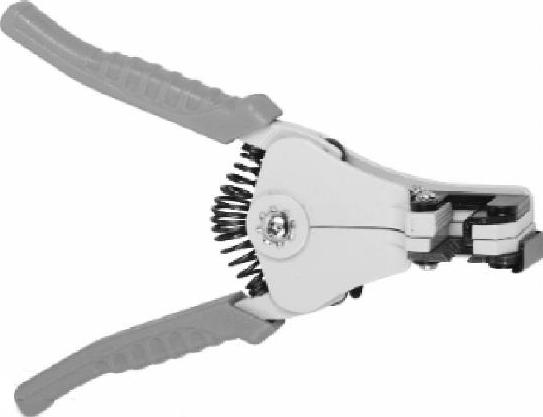

图4-1-52 剥线钳

2.压线钳

压线钳是用来压制水晶头的一种工具，如图4-1-53所示。

压线钳的使用方法如下：

1）压接管和压模的型号应与所连接导线的型号一致。

2）钳压模数和模间距应符合规程要求。

3）压坑不得过浅，否则，压接管握着力不够，接头容易抽出。每压完一个坑，应保持压力至少1min，然后再松开，但是实际生产中往往不能实现，所以一般压力保持在3～5s，然后松开。

4）如果是钢芯铝绞线，在压管中的两导线之间应填入铝垫片，以增加接头握着力，并保证导线接触良好。

5）在连接前应将连接部分、连接管内壁用汽油清洗干净（导线的清洗长度应为连接管长度的1.25倍以上），然后涂上中性凡士林油，再用钢丝刷擦刷一遍，如果凡士林油已污染，应抹去重涂。

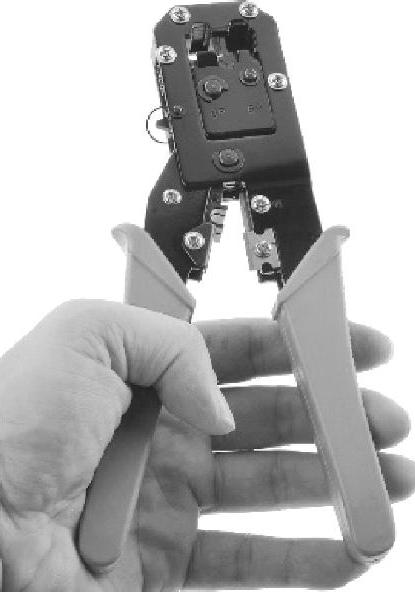

图4-1-53 压线钳

6）压接完毕，在压接管的两端应涂以红色漆油。

电烙铁主要是焊接元件及导线，如图4-1-54所示。

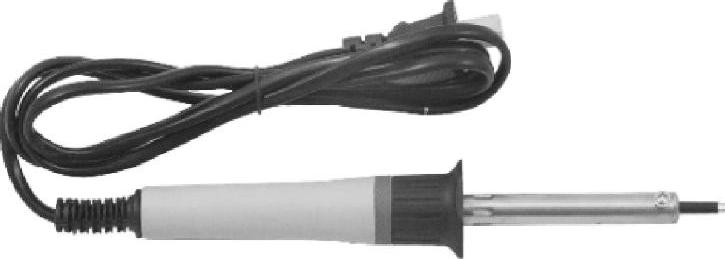

图4-1-54 电烙铁

电烙铁的使用方法如下：

1）选用合适的焊锡，应选用焊接电子元件用的低熔点焊锡丝。

2）助焊剂，用25%的松香溶解在75%的酒精（质量分数）中作为助焊剂。

3）电烙铁使用前要上锡，具体方法是：将电烙铁烧热，待刚刚能熔化焊锡时，涂上助焊剂，再用焊锡均匀地涂在烙铁头上，使烙铁头均匀地覆上一层锡。

4）焊接方法，把焊盘和元件的引脚用细砂纸打磨干净，涂上助焊剂。用烙铁头蘸取适量焊锡，接触焊点，待焊点上的焊锡全部熔化并浸没元件引线头后，电烙铁头沿着元器件的引脚轻轻往上一提离开焊点。

5）焊接时间不宜过长，否则容易烫坏元件，必要时可用镊子夹住管脚帮助散热。

6）焊点应呈正弦波峰形状，表面应光亮圆滑，无锡刺，锡量适中。

7）焊接完成后，要用酒精把印制电路板上残余的助焊剂清洗干净，以防碳化后的助焊剂影响电路正常工作。

8）集成电路应最后焊接，电烙铁要可靠接地，或断电后利用余热焊接。也可使用集成电路专用插座，焊好插座后再把集成电路插上去。

9）电烙铁应放在烙铁架上。
