信号发生器是产生所需参数的电测试信号的仪器。信号发生器可用来产生不同波形、不同频率的信号，常用作信号源。信号的波形、周期（频率）和幅值可以通过开关和旋钮加以调节。信号发生器如图4-1-40所示。

1.使用方法

1）开启电源，开关指示灯显示。开机前将各旋钮调至最小，将电源接至220V，50Hz的交流电源上，注意电源插座的地线脚应与大地妥善连接好，避免干扰。

2）选择合适的信号输出形式。

3）频率调节：选择所需信号的频率范围，按下相应的档级开关，适当调节微调器，此时微调器所指示数据同档级数据倍乘为实际输出信号的频率。

4）幅度调节：调节信号的功率幅度，适当选择衰减档级开关，从而获得所需功率的信号。正弦波与脉冲波幅度分别由正弦波幅度和脉冲波幅度调节。

5）波形转换：根据需要波形种类，按下相应的波形键位，分别选择正弦波、矩形波、尖脉冲、TTL电平。

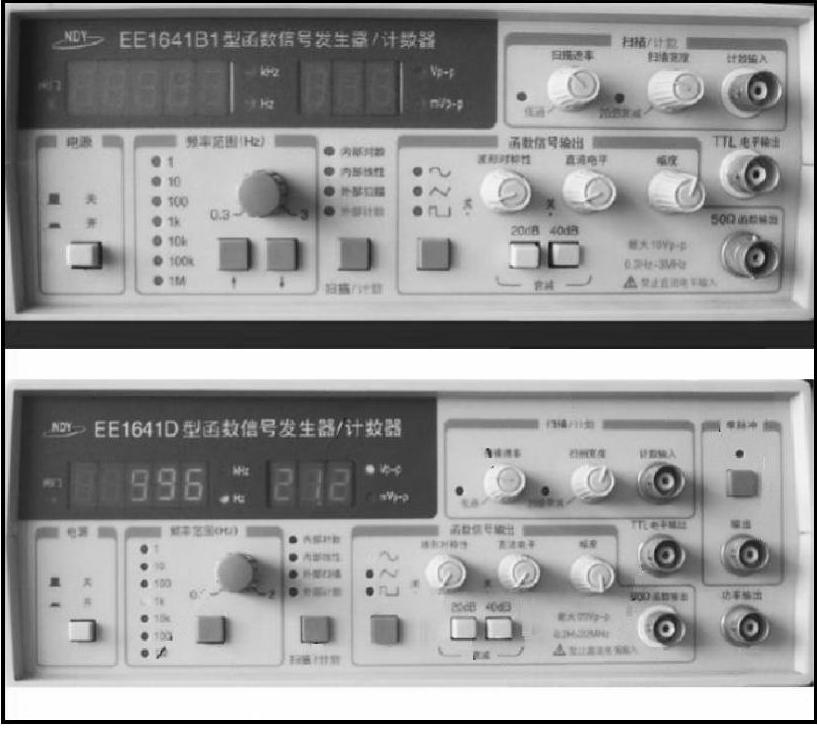

图4-1-40 信号发生器

6）输出选择：从输出接线柱分清正负极，连接信号输出插线。

2.注意事项

（1）用信号发生器输出信号

1）波形选择。选择“～”键，输出信号即为正弦波信号。

2）频率选择。选择“kHz”键，输出信号频率以kHz为单位。

3）信号发生器的测频电路的调节。按键和旋钮要求缓慢调节，信号发生器本身能显示输出信号的值，当输出电压不符合要求时，需要另配交流表测量输出电压，选择不同的衰减再配合调节输出正弦信号的幅度，直到输出电压达到要求。若要观察输出信号波形，可把信号输入示波器。

（2）用信号发生器测量电子电路的灵敏度信号发生器发出与电子电路相同模式的信号，然后逐渐减小输出信号的幅度，同时监测输出的电平，当电子电路输出有效信号与噪声的比例劣化到一定程度时，信号发生器输出的电平数值就等于所测电子电路的灵敏度。测量时，信号发生器信号输出通过电缆接到电子电路输入端，电子电路输出端连接示波器输入端。

（3）用信号发生器测量电子电路的通道故障信号发生器可以用来查找通道故障，在此用作标准信号源。由前级往后级，逐一测量接收通路中每一级放大和滤波器，找出哪一级放大电路没有达到设计应有的放大量或哪一级滤波电路衰减过大。信号源在输入端输入一个已知幅度的信号，然后通过电压表或者频率足够高的示波器，从输入端口逐级测量增益情况，找出增益异常的单元后，再进一步细查，最后诊断出存在故障的零部件。
