电力变压器是变电站中最关键的一次设备，其主要功能是将电力系统的电压升高或降低，以利于电能的合理输送、分配和使用。常用变压器的分类见表3-3-2。

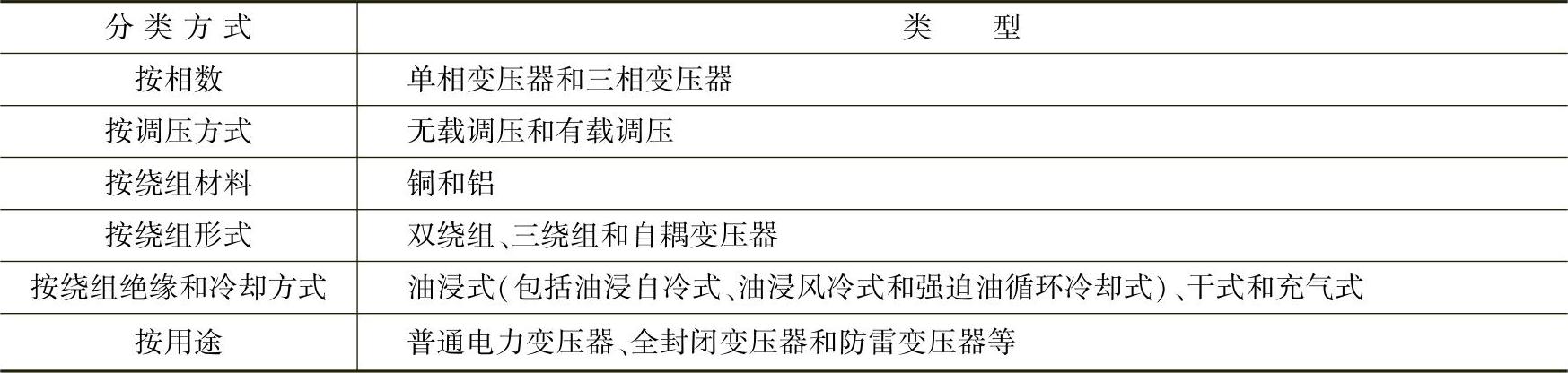

表3-3-2 常用变压器的分类

变压器在运行过程中，本身会有损耗。变压器的损耗包括空载损耗和负载损耗。

1）空载损耗：指变压器空载时的铁心损耗。它是变压器磁路中磁滞损耗与涡流损耗之和，在额定电压下与负载变化无关。

2）负载损耗：指变压器带上负载后其电流与绕组电阻所产生的损耗。它随负载的增加而加大。

一般来说，在变压器通电以后，空载损耗是一个稳定的数值，而负载损耗则与变压器所带的负载有关，且与负载容量成正比关系。

目前，国家已经将S8型（设计序列号）以前的变压器列入了淘汰目录，因其能耗太高。在电力设计过程中，要考虑变压器本身的能耗，尽量采用高效能的变压器。

2.电流互感器

（1）电流互感器的功用

1）用来使仪表、继电器等二次设备与主电路绝缘。这既可防止主电路的高电压直接引入仪表、继电器等二次设备，又可防止仪表、继电器等二次设备的故障影响主电路，从而提高整个一、二次电路运行的安全性和可靠性，并有利于保障人身安全。

2）用来扩大仪表、继电器等二次设备应用的电流范围。例如用一只5A的电流表，通过不同变比的电流互感器就可测量任意大的电流。

（2）电流互感器使用注意事项

1）电流互感器工作时二次侧不得开路。

2）电流互感器的二次侧必须有一端接地。

3）电流互感器连接时必须注意其端子极性。

3.电压互感器

（1）电压互感器的功用

1）用来使仪表、继电器等二次设备与主电路绝缘。

2）用来扩大仪表、继电器等二次设备应用的电压范围。例如用一只100V的电压表，通过不同变比的电压互感器就可测量任意高的电压，这也有利于电压表、继电器等二次设备的规格统一和批量生产。

（2）电压互感器使用注意事项

1）电压互感器工作时二次侧不得短路。

2）电压互感器的二次侧必须有一端接地。

3）电压互感器在连接时也必须注意其极性。
