电源基本电路、开关机电路介绍

2023-06-22 理论教育版权反馈

【摘要】：图2-7 长虹PT4209等离子彩电电源板框图2.开关机电路开关机控制电路对待机副电源输出的VAUXS电压进行控制，达到控制PFC电路IC290和VS部分的稳压电路供电的目的，从而控制主开关电源的工作与停止。

1.电源基本电路

长虹PT4209等离子彩电采用的电源板型号为LJ44-00092C，电源板实物如图2-6所示，电源板框图如图2-7所示。该电源板由六部分组成：

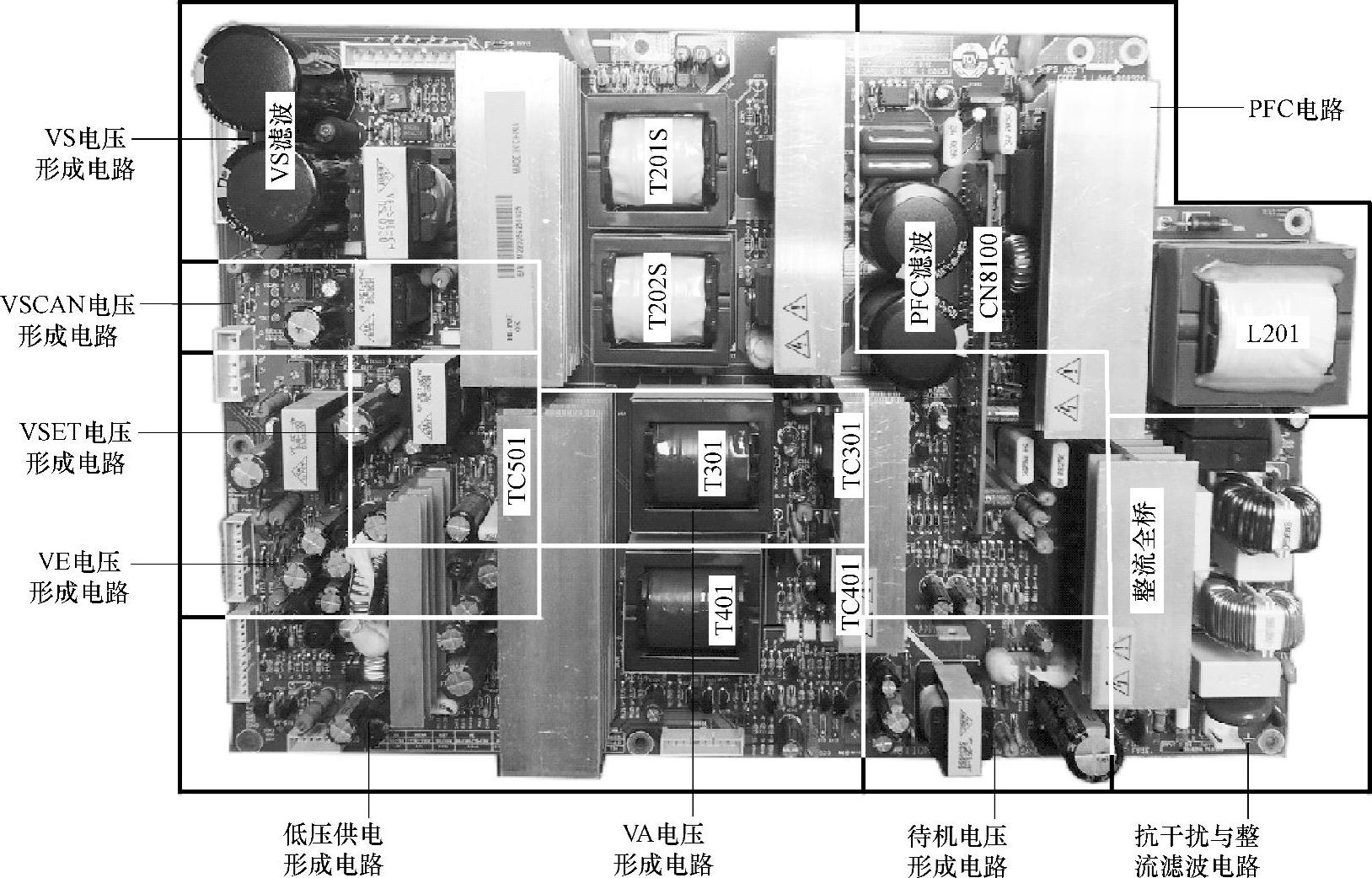

图2-6 长虹PT4209彩电三星V4屏电源板实物图

一是以厚膜电路VIPER22A（IC101）、变压器T101为核心组成的5VSB电压形成电路，为主板控制系统供电，同时产生PFC电路和其他电源驱动电路需要的VCC电压；

二是以集成电路ML4824IP1（IC103）、开关管Q203、Q204、储能电感L201为核心组成的PFC和PWM驱动电路，将整流滤波后的市电校正后提升到380V为开关电源供电，同时产生各组开关电源需要的激励脉冲；

三是以集成电路IR2109（IC203）和MOS开关管Q205、Q206、变压器T201为核心组成的VS电压形成电路，为等离子屏组件供电；

四是以厚膜电路IM0880（IC301）、变压器T301为核心组成的VA电压形成电路，为等离子屏组件供电；

五是以厚膜电路IM0880（IC401）、变压器T4101为核心组成的VG、D3V3、A12V、D5V电压形成电路，为等离子屏和主板小信号电路供电；

六是以厚膜电路KA5L0365R（IC501、IC531、IC561）和变压器T501、T531、T561为核心组成的VSET、VE、VSCON电压形成电路，为等离子屏组件供电。

上述电路承担了整个屏电路的扫描板、维持扫描板、逻辑处理板、地址驱动板及主板工作的所有电路供电任务，其开关电源各输出电压间有着严格的时序关系，因此其电源电路较复杂。

图2-7 长虹PT4209等离子彩电电源板框图

2.开关机电路

开关机控制电路对待机副电源输出的VAUXS电压进行控制，达到控制PFC电路IC290和VS部分的稳压电路供电的目的，从而控制主开关电源的工作与停止。AC220V市电输入后，经进线抗干扰电路滤除干扰后分为两路：一路送入BD101、C101进行整流滤波，得到约300V不稳定的直流电压送到副电源5VSB电压形成电路，一是产生5VSB电压为主电路控制系统供电，二是产生18V的VAUXP电压；另一路经继电器RL201S控制后送往主电源。控制系统得电后发出开机指令，待机控制电路动作，Q131、Q132导通，将副电源输出的VAUXP送到后续电路，为PFC电路IC103和VS电压形成电路IC203提供PFC-VCC工作电压，同时PFC-VCC电压使RL201S吸合，将AC220V供电送到PFC电路，经BD201和BD202整流，送到PFC电路，由IC103、Q201～Q204等组成的PFC电路工作，输出约380V的PFC电压。PFC电路正常工作后，经电感L201的二次10-13绕组感应的电压经R260、D203、C202、D202、C201整流滤波后使RL202S吸合，RT201S被短接，保护了抗浪电阻KT201S，减小了电路的自身损耗。

校正后输出的380V的PFC电压，向VS电压形成电路，VA、VT电压形成电路，VG、D3V3、A12V、D5V电压形成电路提供约380V的供电，同时副电源产生的VAUXP电压经待机控制电路控制后，为VA电压形成电路IC301提供VA-VCC工作电压，使IC301工作，输出约70V的VA电压；待机控制电路为VG、D3V3电压形成电路提供MULT1工作电压，使IC401工作，输出D5V和D3V3电压。这两路电压送到逻辑板上，逻辑板进入工作状态，反馈回一个约3.2V的VS-ON信号。VS-ON信号使Q207截止，经PC202S隔离后转换为SS电压，使IC103的5脚变为8V高电平，IC103内部的PWM信号从11脚输出，经IC203推挽后使Q205、Q206轮流导通，得到VS电压。

VS电压形成电路输出的VS（206V）电压不但为负载电路供电，而且为VSET、VE、VSCON电压形成电路的IC501、IC531、IC561供电，IC501、IC531、IC561启动工作，产生VSET、VE、VSCON电压，为Y驱动板（扫描板）、维持板等负载电路供电。各组件板得到工作电压后，按照R、G、B信号的控制，在屏幕上显示图像。

3.保护电路

长虹PT4209等离子彩电电源板，在各个单元供电形成电路中，设有过电流、过电压、过热等多种保护电路，保护电路启动时，电源板进入待机保护状态。

依托待机控制电路，设置了以模拟晶闸管为核心的保护电路，PNP型晶体管Q712和NPN型晶体管Q713组成模拟晶闸管电路，Q713的基极外接多路过电压检测电路，Q712的基极外接过热检测电路，Q712的发射极与待机控制电路Q714的基极相连接。当过电压检测电路检测到故障时，向Q713的基极送入高电平触发电压；当过热检测电路检测到故障时，向Q712的基极送入低电平触发电压，模拟晶闸管Q713、Q712被触发导通，通过R817将待机控制电路Q714基极开机状态的高电平拉低短路，Q714由开机状态的导通变为截止，与待机控制相同，Q131、Q132均截止，切断PFC和各路电压形成电路的PFC-VCC、VA-VCC等供电，进入待机保护状态。

桥堆过热保护：桥堆工作过热保护由热敏电阻RT711、晶体管Q711、光耦合器PC711S和模拟晶闸管Q712、Q713组成。当某种原因使桥堆DB201、DB202异常发热时，热敏电阻RT711的阻值变大，经R711、RT711分压后的电压上升，Q711导通，PC711S的2脚变为低电平，内部光敏晶体管导通，向Q712的基极送入低电平触发电压，Q712和Q713组成的模拟晶闸管导通，Q712的导通将Q714的基极电压拉低为低电平，待机控制电路动作，切断PFC和各路电压形成电路的PFC-VCC、VA-VCC等供电，进入待机保护状态。

过电压保护：Q713的基极外接多路稳压二极管和隔离二极管组成的过电压检测电路，当开关电源各路输出电压正常时，低于过电压检测的稳压二极管稳压值，过电压检测电路截止，对Q713的基极电压不产生影响，电视机正常工作；当开关电源各路电压形成电路发生过电压故障，输出电压升高时，将相应的过电压检测电路稳压二极管击穿，通过隔离二极管向Q713的基极送入高电平触发电压，Q712和Q713组成的模拟晶闸管导通，Q712将Q714的基极电压拉低为低电平，待机控制电路动作，切断PFC和各路电压形成电路的PFC-VCC、VA-VCC等供电，进入待机保护状态。
