1.链传动的结构和类型

链传动是由主动链轮1、从动链轮2和套在链轮上的链条3组成的（图1-3-4），它依靠链节和链轮齿的啮合来传递运动和动力。

按链传动用途不同，链条分为传动链、起重链和牵引链。

链传动的应用条件：一般链传动传递的功率P≤100kW；传动比i≤8；中心距a≤6m；链速v≤15m/s；传动效率约为0.95～0.98。

2.链传动的布置

链传动中两轮轴线应平行，两轮端面应共面。两链轮轴心连线可水平布置（图1-3-5a）或倾斜布置（图1-3-5b）时，均应使紧边在上，松边在下，以避免松边下垂量增大后，链条和链轮卡死。倾斜布置时，应使倾角φ小于45°。当两链轮轴心连线铅垂布置时（图1-3-5c），链下垂量增大后，下链轮与链的啮合齿数减少，传动能力降低，此时可调整中心距或采用张紧装置。

图1-3-4 链传动

图1-3-5 链传动的布置和张紧

3.链传动的张紧

链传动靠链条和链轮的啮合传递动力，不需要很大的张紧力。链传动张紧的目的主要是避免垂度过大引起啮合不良。一般链传动设计成可调整的中心距，通过调整中心距来张紧链条；也可采用张紧轮（图1-3-5），张紧轮可设置在松边链条的外侧或内侧。

4.链传动的润滑

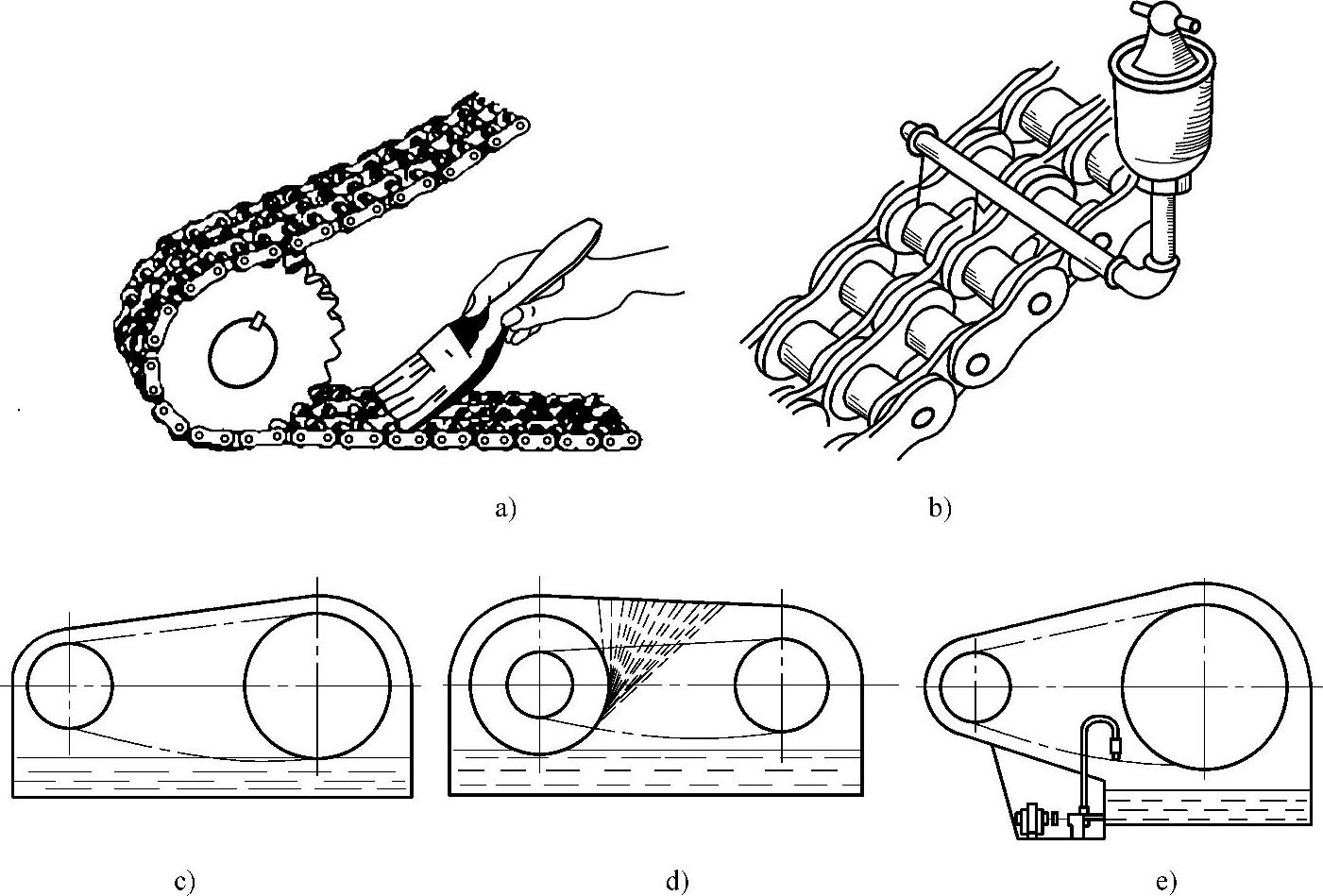

图1-3-6所示为几种常见的润滑方法：图1-3-6a所示为用油刷或油壶人工定期润滑；图1-3-6b所示为滴油润滑，用油杯通过油管将油滴入松边链条元件各摩擦面间；图1-3-6c所示为链浸入油池的油浴润滑；图1-3-6d所示为飞溅润滑，由甩油轮将油甩起进行润滑；图1-3-6e所示为压力润滑，润滑油由油泵经油管喷在链条上，循环的润滑油还可起冷却作用。

图1-3-6 链传动的润滑

润滑油可采用L-AN32，L-AN46，L-AN68全损耗系统用油。对开式和重载、低速链传动，应在油中加入MoS2，WS2等添加剂，以提高润滑效果。

为了安全与防尘，链传动应装防护罩。
