带有蓄水装置的系统可以不依靠电池的工作点,而根据温度和与生成水量对应的电流,控制电池进气的露点。可以将这种系统分为注水和蒸馏两种方式。
在采用注水方式的系统中,待加湿空气从柱形容器底部进入,水蒸气则从顶部注入,空气在容器中上升的过程中被加湿[JUN 07]。柱状容器中采用金属滚子会促进水蒸气的交换。可以根据温度、压力、气流量和预期的加湿程度来计算注水量。位于底部的隔板用来回收没有被带走的水。喷射的蒸气温度是一个可以对系统进行控制的参数,但电池的进气加湿程度很难精确获知。而实际上,如果隔板上出现水,说明有部分水没有被转移,而且实际湿度和其设定值之间的差值也很难测量。
在另一种采用蒸馏的系统中,允许独立地、同时地设定气体的温度和湿度,并缩短过渡时间(见图7-7)。通过输送调节器调节干燥空气流量,输送至蒸馏器,在此形成蒸馏器温度下的饱和水蒸气,此处是整个回路的最高温度。随后进气的饱和水蒸气在交换器中被冷却,以此方式校准进气的露点温度。液态水排空到隔板上,最终由回热器修正电池入口温度。此系统通过两个易测量的参数来调节,即冷凝器出口温度和回热器出口温度(见图7-7画圈处)。事实上,仅控制这两个温度的优点就是一直谋求的控制可靠性和快速性,而此方案彻底掌控了系统的运行参数及其重复性。不过,系统需要在特定温度下保有大量的水,而且部件多,因此体积大、能耗高。所以,目前只在实验室内试验使用[MOR 03,GLI 05]。(https://www.chuimin.cn)

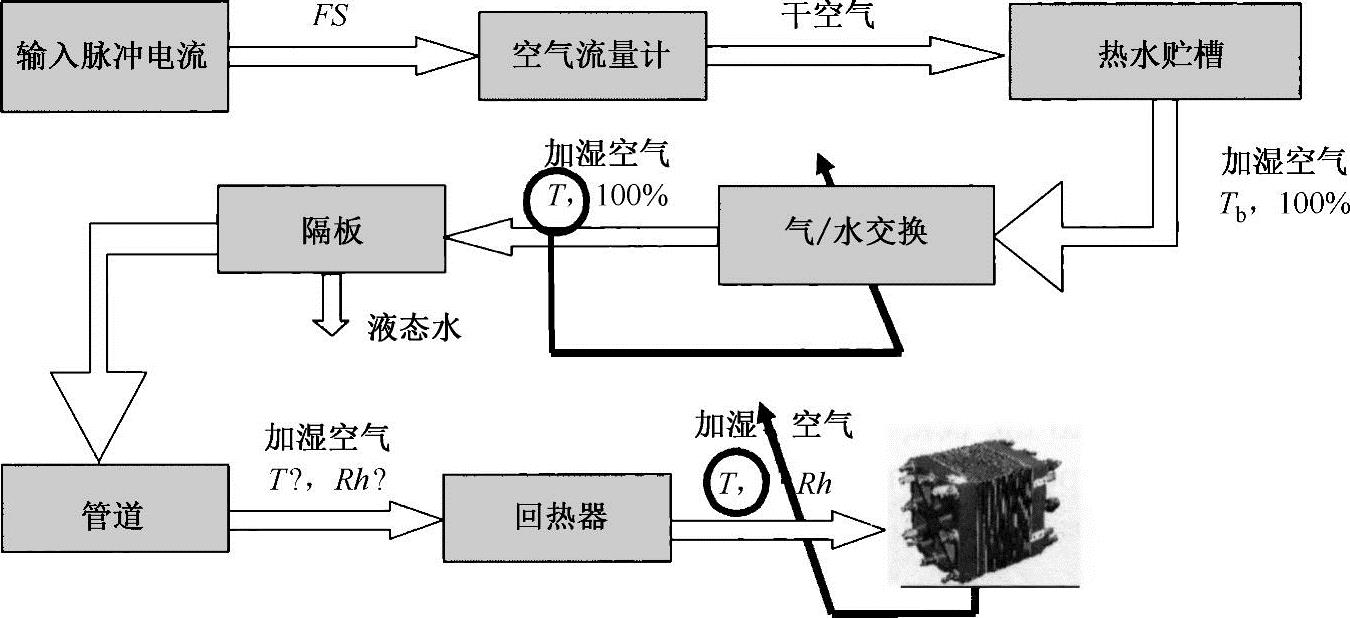

图7-7 蒸馏加湿系统的运行原理,允许校准空气流的露点和温度
