如何标注电阻值及电容值：输入文字并选择符号

2023-06-21 理论教育版权反馈

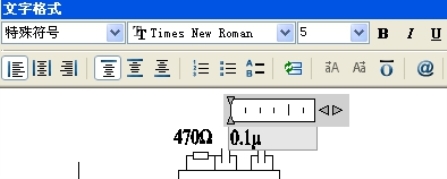

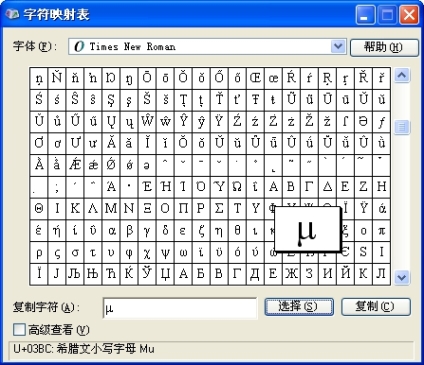

【摘要】：图9-133标注电阻值3. 标注电容值以标注图形上方的“0.1μF×2”为例：图9-133标注电阻值3. 标注电容值以标注图形上方的“0.1μF×2”为例：在的文字输入窗口输入“0.1”，然后单击按钮，在弹出的“符号”菜单中选择“其它”弹出Windows操作系统自带的对话框。其他文字标注不再赘述，在标注时对于文字密集处或下标文字可临时改变为较小的字高。

1. 新建文字样式

本图有多处需要标注电阻值，为了标注效果美观匀称，可以以“Times New Roman”字体进行标注。为此，可以先创建一个使用该字体的文字样式：

（1）【格式】→【文字样式】，打开【文字样式】对话框。

（2）单击【新建】按钮，然后在弹出的【新建文字样式】对话框中输入样式名“特殊符号”，并单击【确定】按钮。

（3）在【字体名】下拉列表中选择“Times New Roman”。

（4）在【高度】文本框中选择默认高度值为0。

（5）在【宽度比例】文本框中输入宽度比值为0.8。

（6）单击【应用】、【关闭】按钮。

2. 标注电阻值

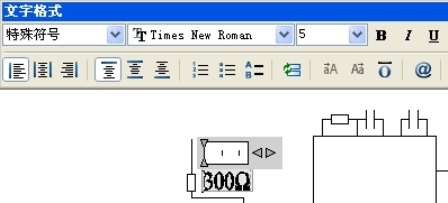

首先标注左上角处的电阻值“300Ω”，然后将其复制到其它需要标注电阻值的位置，在修改文字内容，纵向标注的文字应在修改文字内容后旋转90°。

（1）启动多行文字命令。

（2）在合适位置拾取一点作为文字边界框左上角，然后拾取另一点作为右下角。打开【多行文字编辑器】。
