电气设备符号绘制技巧
【摘要】：表9-1图9-78中的电气符号的意义1. 绘制各种开关的符号绘制单极开关符号。1）将“符号”层置为当前层。1）复制明装插座符号。图9-112白炽灯、荧光灯及暗装配电箱符号的参考尺寸4. 绘制对讲门铃符号画一个半径为180的圆，并画出其水平及垂直方向的直径，如图9-113所示。图9-113绘制对讲门铃的步骤5. 绘制表示电源干线走向的引线符号画一个半径为95的圆。9）选择刚绘制的多段线。图9-115绘制排风扇符号图9-114绘制导线引线符号的步骤

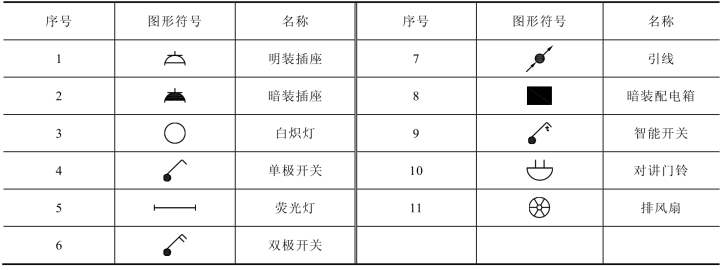

此图共有12种电气设备符号，还有表示导线走向的引线符号，它们的图形及意义见表9-1。
表9-1 图9-78中的电气符号的意义

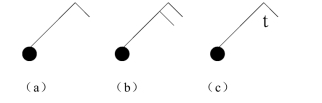

1. 绘制各种开关的符号
（1）绘制单极开关符号。
1）将“符号”层置为当前层。
2）画一个半径为75的圆。
3）用“SOLID”图案填充该圆。
4）设置极轴捕捉方式：捕捉角为45°，设置极轴角测量方式为“相对上一段”，选中“用所有极轴角设置追踪”单选按钮，并启用极轴追踪。
5）执行画直线命令，直线的第一点为捕捉圆的上象限点，第二点为沿45°方向440个图形单位。
6）在“指定下一点：”提示符下，向右下方移动鼠标，在出现270°追踪线后，输入140↙。
7）↙结束画直线命令，如图9-110（a）所示。
（2）绘制双极开关符号。
1）复制单极开关符号。
2）复制出表示另一极的短斜线：基点为原短斜线与45°方向直线的交点，位移的第二点可捕捉45°方向直线上的合适的最近点，如图9-110（b）所示。
（3）绘制智能开关符号。
1）复制单极开关符号。
2）用单行文字（Dtext）命令输入文字“t”。字高为100，如图9-110（c）所示。
图9-110 单极、双极、智能开关符号
2. 绘制插座符号

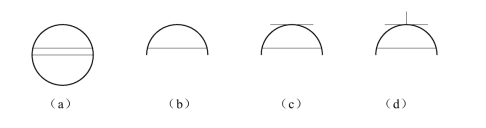

（1）绘制明装插座符号。
1）画一个半径为175的圆。
2）画出圆的水平方向的直径。
3）把上述直径向上偏移复制40个图形单位，如图9-111（a）所示。
4）执行修剪及删除命令，得到图9-111（b）。
5）打开“正交”模式，在空白处画一条长度为245的水平直线，如图9-111（c）所示。
6）移动直线：以直线的中点为基点，位移的第二点为半圆的上象限点。
7）以半圆的上象限点为第一点，向上画一条长度为75的垂直线，如图9-111（d）所示。
图9-111 绘制明装插座符号的步骤
（2）绘制暗装插座符号。
1）复制明装插座符号。
2）用“SOLID”图案填充封闭区域。

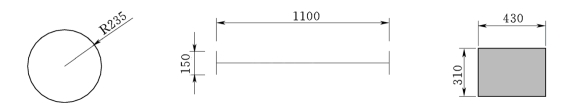

白炽灯、荧光灯及暗装配电箱符号可参考图9-112所示尺寸画出。
图9-112 白炽灯、荧光灯及暗装配电箱符号的参考尺寸

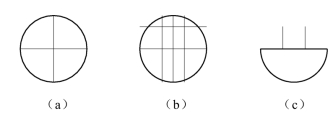

4. 绘制对讲门铃符号
（1）画一个半径为180的圆，并画出其水平及垂直方向的直径，如图9-113（a）所示。
（2）将垂直的直径分别向左右各偏移复制60个图形单位，将水平的直径向上偏移复制120个图形单位，如图9-113（b）所示。
（3）执行修剪命令及删除命令，得到如图9-113（c）所示的结果。
图9-113 绘制对讲门铃的步骤

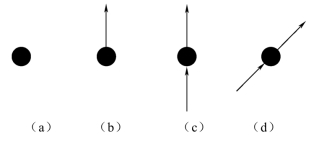

5. 绘制表示电源干线走向的引线符号
（1）画一个半径为95的圆。
（2）用“SOLID”图案填充该圆，如图9-114（a）所示。
（3）执行画多段线命令画出表示“引上”的箭头。然后复制出表示“由下引上”的箭头，最后将全部四个图形旋转-45°。操作过程如下：
1）启动画多段线命令。
2）捕捉圆的上象限点作为多段线的起点。
3）在正交方式下，向上导向，然后输入长度160。
4）输入W↙。
5）指定起点宽度64。
6）指定端点宽度0。
7）在正交方式下，向上导向，然后输入长度150。
8）↙结束命令，如图9-114（b）所示。
9）选择刚绘制的多段线。
10）启动复制命令。
11）捕捉箭头的尖端点作为复制基点。
12）捕捉圆的下象限点作为复制的目标点，如图9-114（c）所示。
13）选择圆、图案填充及两条多段线。
14）启动旋转命令。
15）捕捉圆心作为基点。
16）输入旋转角度-45°。
效果如图9-114（d）所示。

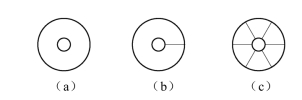

6. 绘制排风扇符号
（1）画两个同心圆，半径分别为30和120，如图9-115（a）所示。
（2）画连接两圆右象限点的直线，如图9-115（b）所示。
（3）将直线环形阵列，复制6份，如图9-115（c）所示。
图9-114 绘制导线引线符号的步骤
图9-115 绘制排风扇符号
