建筑照明设计之平面图解析

2023-06-21 理论教育版权反馈

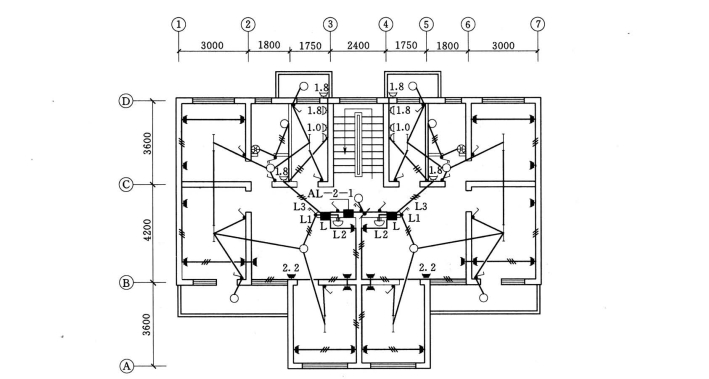

【摘要】：建筑照明平面图是基于建筑平面图绘制的。一般情况下，建筑平面图应由相关专业提供。由于建筑平面图与照明平面图表现各有侧重，引用时应注意以下几点：关闭或清除一些次要的图层或图形，仅保留墙、（门）窗、阳台、起居室、厨房等功能单元，仅保留主要轴线及主要标注尺寸。如果平面图具有对称性或局部对称性，在绘制过程中应注意使用镜像命令，减少绘图工作量。图9-107某住宅A单元照明平面图

建筑照明平面图是基于建筑平面图绘制的。一般情况下，建筑平面图应由相关专业提供。由于建筑平面图与照明平面图表现各有侧重，引用时应注意以下几点：

（1）关闭或清除一些次要的图层或图形，仅保留墙、（门）窗、阳台、起居室、厨房等功能单元，仅保留主要轴线及主要标注尺寸。

（2）建筑轮廓线应改为细实线。

（3）电气设备符号可用细实线绘制，连接导线应用粗实线绘制。

如果建筑专业仅提供了建筑平面图纸，而不能提供用计算机绘制的图形文件，自行绘制建筑平面图时，大致的步骤如下：

（1）设置或调用绘制建筑图用的样板文件。

（2）绘制中心轴线。

（3）绘制墙线：执行画多线命令，不同厚度的墙采用不同的多线线型及比例。

（4）修改墙线：执行编辑多线命令，常用到角点结合、T型打开、十字合并等功能。

（5）开门洞：偏移复制轴线以定位门洞的位置，炸开墙线，修剪出门洞。

（6）绘制或插入门图形块。

（7）开窗洞，绘制或插入窗图形块。
