如何绘制有效的剖视图
【摘要】：复制平面图上的电缆沟形状至剖视图的合适位置，并参照第步画盖板操作中生成虚线方法，生成电缆沟与外墙皮交界处的虚线，如图9-105所示。补充绘制剖视图中的配筋，要用到画直线命令、移动命令及矩形阵列命令，此处不再赘述，效果参见图9-106中剖视图中的6个“+”图形。对平面图及剖视图进行标注后，图形绘制完毕。
（1）画电缆人孔井的墙线，如图9-101所示，最左边直线的端点利用对象追踪得到，长度为1800，其余直线均可通过偏移复制命令得到。
（2）画盖板。
1）画一个宽2120，高150的矩形，如图9-102（a）所示。
2）画矩形的垂直中线，并将其向左分别偏移复制410、430，如图9-102（b）所示。
3）在第2）步复制得到的竖线中间画连接端点的斜线，删除原竖线，并把斜线镜像复制到另一侧，如图9-102（c）所示。
4）删除中线，并对矩形进行修剪，如图9-102（d）所示。
5）将矩形被修剪掉的部分重新连接成虚线，如图9-102（e）所示。 6）图案填充，需要两次执行图案填充命令：
a）填充图案ANSI31，填充比例取25。
b）填充图案AR-SAND，填充比例取1。效果如图9-102（f）所示。
7）在填充图案内部，画若干闭合的样条曲线以表示石子。

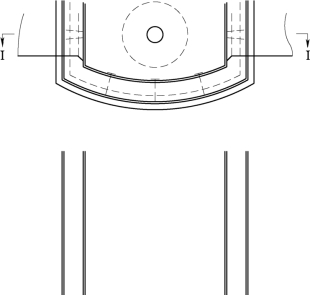

图9-101 画墙线
图9-102 画盖板的步骤
（3）画底板。绘制过程与画盖板的操作过程有很多类似，绘制步骤及参考尺寸如图9-103所示。
（4）将盖板、底板与墙线组合在一起，并画出连接处的斜线，如图9-104所示。
（5）复制平面图上的电缆沟形状至剖视图的合适位置，并参照第（2）步画盖板操作中生成虚线方法，生成电缆沟与外墙皮交界处的虚线，如图9-105所示。
图9-103 绘制底板的步骤及参考尺寸
图9-104 墙线、盖板及底板的组合
图9-105 电缆人孔井与电缆沟的连接
（6）对墙体部分进行图案填充，填充图案为AR-B816，比例为0.37，如图9-106所示。
（7）补充绘制剖视图中的配筋，要用到画直线命令、移动命令及矩形阵列命令，此处不再赘述，效果参见图9-106中剖视图中的6个“+”图形。
（8）对平面图及剖视图进行标注后，图形绘制完毕。

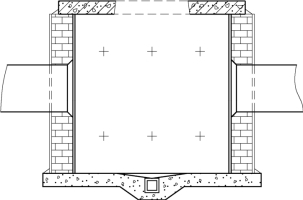

图9-106 墙体图案填充后的效果
