绘制仪表室门面板的部分

2023-06-21 理论教育版权反馈

【摘要】：图9-58画仪表及信号灯图9-58画仪表及信号灯图9-59初步完成仪表室部分的绘制画仪表室把手。7）选择把手及其定位线，然后启动移动命令：命令：_move 找到6个指定基点或 [位移] <位移>：图9-59初步完成仪表室部分的绘制画仪表室把手。仪表室至此绘制完毕，图9-61是关闭“中心线”层后的效果。

（1）执行【绘图】→【边界】命令后，弹出【边界创建】对话框。

（2）单击【拾取点】按钮，对话框暂时消失，在图9-55所示的中间的矩形内部任意位置单击，然后单击鼠标右键，完成创建闭合多段线的操作。

（3）将上一步创建的多段线向内偏移复制25个图形单位，然后删除原多段线，并把复制后的矩形多段线转换到“实体”层，如图9-56所示。

（4）按图9-57所示尺寸，偏移复制出设备定位线，然后把图9-55中的定位线全部转换到“实体”层，并把该层置为当前层。

pagenumber_ebook=200,pagenumber_book=192

图9-56　绘制表示仪表室门的矩形

pagenumber_ebook=200,pagenumber_book=192

图9-57　仪表室设备定位线

（5）绘制出表示仪表的矩形（宽和高均为120）及信号灯图形（圆的半径为40），并画出表示标牌的矩形（宽60，高120），如图9-58所示。

（6）移动信号灯：基点为圆的左象限点，移动到定位线1和定位线2的交点，即原来的圆心位置。

（7）移动标牌矩形：基点为矩形上边的中点，移动到定位线4和定位线2的交点。

（8）镜像复制仪表矩形和信号灯图形，镜像线为定位线4，如图9-59所示。

pagenumber_ebook=200,pagenumber_book=192

图9-58　画仪表及信号灯

pagenumber_ebook=200,pagenumber_book=192

图9-59　初步完成仪表室部分的绘制

（9）画仪表室把手。

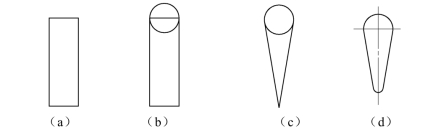

1）在合适位置画一个辅助作图用的宽60，高180的矩形，如图9-60（a）所示。

2）以矩形的上边为直径画圆，如图9-60（b）所示。

3）以矩形下边的中点为起点，分别作圆的两条切线。删除辅助矩形，效果如图9-60（c）所示。

4）对圆的两条切线进行圆角，圆角半径为5。

5）修剪掉切线间的圆弧部分。

6）把“标注”层置为当前层，画出把手定位线，如图9-60（d）所示。

7）选择把手及其定位线，然后启动移动命令：

命令：_move 找到6个

指定基点或 [位移(D)] <位移>：（捕捉定位线的交点）

指定第二个点或 <使用第一个点作为位移>：_from 基点：（单击【对象捕捉】工具栏上的 pagenumber_ebook=201,pagenumber_book=193 按钮，然后捕捉左侧信号灯的左象限点为偏移基点）

<偏移>：@-160,110

pagenumber_ebook=201,pagenumber_book=193

图9-60　绘制把手的步骤

（10）除了保留定位线6以外，其余定位线全部删除。

仪表室至此绘制完毕，图9-61是关闭“中心线”层后的效果。
