10kV母线上的各条出线及设备绘制

2023-06-21 理论教育版权反馈

【摘要】：图9-5010kV出线上电器设备执行镜像命令，将10kV架构下侧的绝缘子串镜像复制到架构另一侧。至此，“D轴”上的出线及开关设备已绘制完毕。图9-51初步绘制出的10kV母线上的各条出线及设备修改最右边出线回路，并添加部分图形，形成站用变压器回路图形。最后沿图9-39所示的外围中心线绘制一实线矩形，表示变电所的占地区域，然后关闭“中心线”层，效果如图9-38所示。

（1）绘制导线。

1）将“D轴”分别向左、右偏移复制1100，以定位导线位置。

2）在“D轴”上绘制出表示绝缘子串的小矩形。矩形的宽为200，高为285。然后描绘出表示出线的直线。

3）复制出本回路出线上的另外两相导线及绝缘子串。

（2）绘制10kV出线上电器设备：宜在屏幕空白处作图，可通过复制并修改图9-47得到这部分的设备图形。在绘图中，应注意适当切换图层。

1）复制图9-18所示的开关设备图形，如图9-50（a）所示。

2）镜像图形上部，并删除镜像后的隔离开关，如图9-50（b）所示。

3）删除上部两侧的连接导线、操动机构及其连线，然后将剩余导线镜像到右侧，如图9-50（c）所示。

4）绘制避雷器并连线，绘制结果如图9-50（d）所示。其中避雷器符号的参考尺寸：矩形宽1000，高150；圆半径70。

pagenumber_ebook=197,pagenumber_book=189

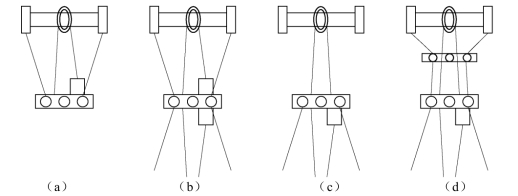

图9-50　10kV出线上电器设备

（3）执行镜像命令，将10kV架构下侧的绝缘子串镜像复制到架构另一侧。

（4）参照“D轴”，把图9-50（d）所示图形移动到合适位置。

（5）绘制表示出线隔离开关与出线连接线的弧线。

（6）由于避雷器图形下侧的连接线较短，可利用夹点编辑命令延长连接线至绝缘子串上边的中点。

（7）删除第（1）步偏移复制“D轴”所得到的定位线。

至此，“D轴”上的出线及开关设备已绘制完毕。

（8）利用复制命令复制出其他几回出线及其设备。站用变压器回路，可暂时复制成和其他出线一样的图形，然后进行编辑修改，如图9-51所示。

pagenumber_ebook=197,pagenumber_book=189

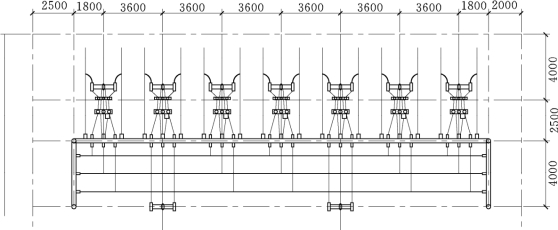

图9-51　初步绘制出的10kV母线上的各条出线及设备

（9）修改最右边出线回路，并添加部分图形，形成站用变压器回路图形。

1）将开关的上半部分进行修改。

a）删除部分图形，如图9-52（a）所示；

b）绘制设备支架符号：要用到画矩形命令、画圆命令（圆半径可取65）、复制命令及镜像命令，如图9-52（b）所示；

c）将A相绝缘子串复制到B相位置，并相应调整其连接线及位置；

d）移动设备支架至图9-52（c）所示位置，并绘制连接线。

pagenumber_ebook=198,pagenumber_book=190

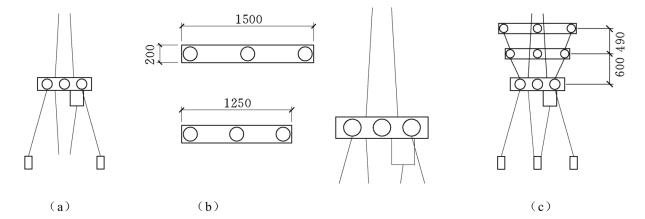

图9-52　修改绘制站用变压器开关设备

2）站用变压器台部分的绘制：先绘制一个边长为2600的正方形，再将其向内偏移复制150。

3）站用变压器本体符号的绘制：

a）绘制一个宽1200，高1150的矩形，然后利用捕捉两点间的中点功能，把这个矩形的中心与表示变压器台的矩形的中心对齐，如图9-53（a）所示；

b）在合适位置绘制一个宽240，高210的矩形，然后经过两次镜像复制出其他三个矩形，接着绘制表示油枕的矩形，宽和高各取140、540，如图9-53（b）所示；

c）绘制表示变压器高低压接线套管（端子）的圆形，圆的半径可取75，这部分的绘制还要用到复制及镜像命令，如图9-53（c）所示。

4）利用移动命令，将图9-53（c）所示的图形移动到图9-52（c）所示图形的正上方，并绘制连线，效果如图9-53（d）所示。

pagenumber_ebook=198,pagenumber_book=190

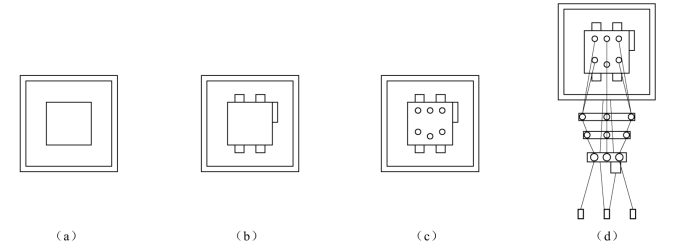

图9-53　绘制站用变压器回路

至此，某35kV变电站电气总平面布置图及本绘制完毕。最后沿图9-39所示的外围中心线绘制一实线矩形，表示变电所的占地区域，然后关闭“中心线”层，效果如图9-38所示。
