绘制变压器及低压侧设备的技巧与方法
【摘要】：5）绘制表示接线端子的小圆：高压侧可取半径为100，低压侧半径为50。图9-47变压器低压侧出线开关设备如图9-40所示，将“D轴”分别向左、右各偏移复制700，以定位设备并便于描绘10kV总开关与母线的连接线。图9-48绘制变压器低压侧出线开关设备及连线图9-48绘制变压器低压侧出线开关设备及连线
1. 绘制变压器
（1）将“实体”层置为当前层。
（2）变压器基座部分：用宽3900，高5000的矩形表示，如图9-46（a）所示。
（3）变压器本体部分：
1）画一个宽960，高1950的矩形，如图9-46（a）所示。
2）利用捕捉两点间的中点功能，将两个矩形的中心对正，如图9-46（b）所示。
3）分解小矩形，然后删除两边的竖线，如图9-46（c）所示。
图9-45 35kV侧进线局部绘制效果
4）对两条平行线的两侧分别进行倒圆角操作，如图9-46（d）所示。
5）绘制表示接线端子的小圆：高压侧可取半径为100，低压侧半径为50。这一部分还要用到复制及镜像命令。
6）绘制变压器附件：以合适大小的两个矩形表示，先复制出一侧的附件，然后镜像出另一侧的附件。
效果如图9-46（e）所示。

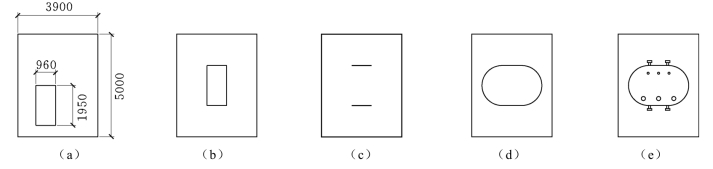

图9-46 变压器部分绘图步骤
7）如图9-48所示，将绘制好的变压器图形移动并复制到图中的合适位置。
2. 画变压器低压侧出线开关设备及高、低压侧连接导线
本部分的绘制宜直接在图内参照中心线位置完成。
开关部分图形参考尺寸如图9-47所示。绘图的主要步骤说明如下：

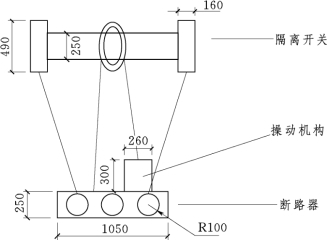

图9-47 变压器低压侧出线开关设备
（1）如图9-40所示，将“D轴”分别向左、右各偏移复制700，以定位设备并便于描绘10kV总开关与母线的连接线。
（2）如图9-47所示，以合适尺寸绘制隔离开关，中间的固定金具用两个椭圆表示（使用偏移复制命令得到第2个椭圆）。
（3）如图9-47所示，以合适尺寸绘制断路器。
（4）绘制断路器操动机构，以合适尺寸的矩形表示。
（5）绘制固定导线用的绝缘子串。
（6）在“连接线”层，描绘出母线连线及开关与变压器的连线。
（7）删除第（1）步偏移复制“D轴”所得到的定位线。
（8）复制得到另一路变压器支路上的设备及连线。
此部分绘制结果如图9-48所示。
图9-48 绘制变压器低压侧出线开关设备及连线
