35kV侧进线局部绘图优化技巧

2023-06-21 理论教育版权反馈

【摘要】：利用捕捉交点的功能将小矩形复制至合适位置并执行镜像命令完成线绝缘子串的绘制。图9-41“1”部分的参考尺寸图9-45中有5处布置了隔离开关符号，可以通过复制命令完成隔离开关的绘制。图9-44“6”部分的绘制“7”部分如图9-45所示，在“连接线”层，绘制两条连接线：先用三点画弧命令画出一条弧线，然后镜像出另一条弧线。其余细节部分不再赘述，35kV侧进线局部绘制结果如图9-45所示。

（1）如图9-45所示，先按图中的尺寸标注，偏移复制轴线，以定位各设备位置。

（2）在“实体”层绘制表示母线绝缘子串的小矩形，宽140，高250。

（3）利用捕捉交点的功能将小矩形复制至合适位置并执行镜像命令完成线绝缘子串的绘制。

（4）隔离开关部分：绘制这一部分要用到画矩形命令、复制命令、画圆命令、镜像命令和修剪命令。注意适当使用捕捉模式。各部分尺寸及绘制结果如图9-41所示。

pagenumber_ebook=193,pagenumber_book=185

图9-41　“1”部分的参考尺寸

（5）图9-45中有5处布置了隔离开关符号，可以通过复制命令完成隔离开关的绘制。

（6）断路器部分：绘制这部分要用到画矩形命令、画圆命令、复制命令及镜像命令。注意适当使用捕捉模式。各对象尺寸及绘制结果如图9-42所示。

（7）避雷器部分：绘制这部分要用到画矩形命令、画圆命令、复制命令、修剪命令及镜像命令。注意适当使用捕捉模式。各对象尺寸及绘制结果如图9-43所示。

pagenumber_ebook=194,pagenumber_book=186

图9-42 　“2”部分的参考尺寸

pagenumber_ebook=194,pagenumber_book=186

图9-43　“3”部分的参考尺寸

（8）“4”部分如图9-45所示，三个绝缘子串可通过镜像命令得到。

（9）“5”部分如图9-45所示，在“连接线”层，利用捕捉中点及垂足的功能，绘制三条连接母线。

（10）负荷开关部分：

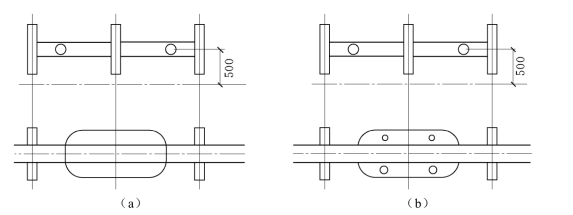

1）在“实体”层，以圆角方式画一个宽1450，高680的矩形，圆角半径为250，然后将矩形移动到合适位置，如图9-44（a）所示。

2）用多线修剪矩形。

3）在矩形内分别绘制半径为39及55的圆，然后镜像出另外两个圆，如图9-44（b）所示。

pagenumber_ebook=194,pagenumber_book=186

图9-44　“6”部分的绘制

（11）“7”部分如图9-45所示，在“连接线”层，绘制两条连接线：先用三点画弧命令画出一条弧线，然后镜像出另一条弧线。注意适当使用捕捉模式。

（12）删除步骤1中偏移复制出的轴线。

其余细节部分不再赘述，35kV侧进线局部绘制结果如图9-45所示。
