如何绘制母线及架构
【摘要】：使用绘制多线命令，绘制架构。绘制表示构架杆塔的小圆，半径为125。此时的效果如图9-39所示。图9-39修剪后的设备定位线及母线架构偏移复制水平母线架构的定位线，以确定各相母线位置：1）35kV母线：偏移距离分别为1100，1200，1200。在“实体”层绘制表示母线绝缘子串的小矩形，宽250，高140。删除第步便宜得到的母线定位线。图9-40绘制母线及绝缘子串图9-40绘制母线及绝缘子串
（1）将“实体”层置为当前层。
（2）使用绘制多线命令，绘制架构。
命令：_mline
当前设置：对正 = 上，比例 = 1.00，样式 = STANDARD
指定起点或 [对正(J)/比例(S)/样式(ST)]：S↙
输入多线比例 <1.00>：250↙
当前设置：对正 = 上，比例 = 250.00，样式 = STANDARD
指定起点或 [对正(J)/比例(S)/样式(ST)]：j↙
输入对正类型 [上(T)/无(Z)/下(B)] <上>：z↙
当前设置：对正 = 无，比例 = 250.00，样式 = STANDARD
指定起点或 [对正(J)/比例(S)/样式(ST)]：（通过捕捉交点确定各条多线的端点）
应该指出的是，各条多线宜单独绘制。
（3）绘制表示构架杆塔的小圆，半径为125。然后利用复制的操作，绘制出其他表示杆塔的小圆。
此时的效果如图9-39所示。
图9-39 修剪后的设备定位线及母线架构
（4）偏移复制水平母线架构的定位线，以确定各相母线位置：
1）35kV母线：偏移距离分别为1100，1200，1200。
2）10kV母线：偏移距离分别为900，1100，1100。
以上尺寸如图9-40所示。
（5）在“实体”层绘制表示母线绝缘子串的小矩形，宽250，高140。
（6）利用捕捉交点的功能将小矩形复制至合适位置。
（7）删除第（3）步便宜得到的母线定位线。
（8）画水平方向的母线：利用捕捉小矩形中点的功能，在“连接线”层描画出母线。
至此，架构及母线绘制基本完成，如图9-40所示。

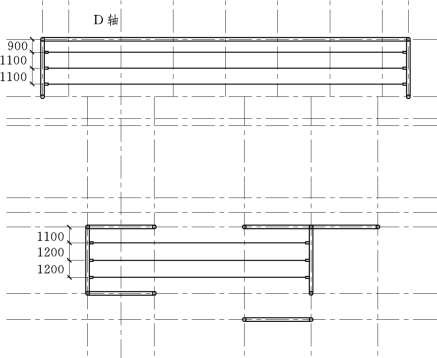

图9-40 绘制母线及绝缘子串
