35kV进线部分绘制技巧介绍
【摘要】：图9-3135kV进线部分的绘图步骤将如图9-31所示的图形，在正交方式下向右复制50个图形单位，如图9-32所示。选中分解后的变压器符号及其连线，将其转换到“虚线”层。图9-34绘制表示35kV母线的多段线分解图9-34中的两个断路器符号。执行延伸命令，将断路器符号下面的短竖线延伸到水平多段线，效果如图9-35所示。图9-36绘制35kV转出线后的效果输入注释文字。例如，输入35kV转出线的说明文字，操作如下：1）将“文字”层置为当前层。
（1）使用“A3样板.dwt”新建文件。
（2）将“符号”层置为当前层。
（3）参见图5-19或图5-20，利用设计中心或工具选项板，将所需的断路器、站用变压器（以两圈TV简化符号代替）、避雷器等图形符号插入到当前图形中，插入比例均取默认值1，相对位置如图9-31（a）所示。
（4）将“连接线”层置为当前层，绘制电源进线及设备之间的连线。
1）在正交方式下，以点A为起点向上绘制合适长度的直线（参考长度为15），如图9-31（b）所示。
2）绘制设备之间的连线：
命令：_line指定第一点：（捕捉B点）
指定下一点或 [放弃(U)]：[如图9-31(c)所示，同时追踪B点和C点]
指定下一点或 [放弃(U)]：_per 到（捕捉垂足）
指定下一点或 [闭合(C)/放弃(U)]：↙
效果如图9-31（d）所示。

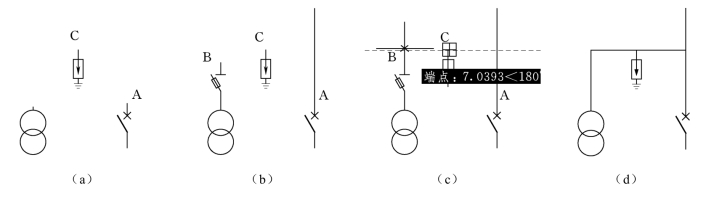

图9-31 35kV进线部分的绘图步骤
（5）将如图9-31（d）所示的图形，在正交方式下向右复制50个图形单位，如图9-32所示。
（6）分解复制后得到的变压器符号。
（7）选中分解后的变压器符号及其连线，将其转换到“虚线”层。
（8） 【格式】→【线型】，打开【线型管理器】对话框，将【全局比例因子】改为0.15，效果如图9-33所示。
图9-32 复制后的效果

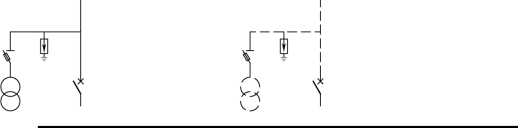

图9-33 改变线型及线型比例后的效果
（9）启动画多段线命令，在合适位置画一条长100的【宽度】为0.7mm的水平多段线，如图9-34所示。

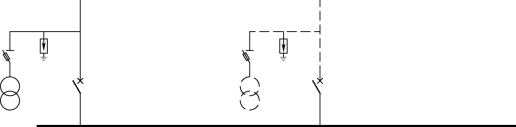

图9-34 绘制表示35kV母线的多段线
（10）分解图9-34中的两个断路器符号。
（11）执行延伸命令，将断路器符号下面的短竖线延伸到水平多段线，效果如图9-35所示。
图9-35 延伸后的效果

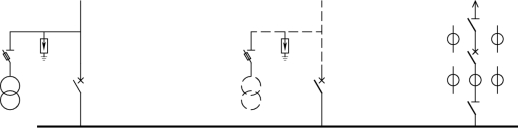

（12）在母线右侧绘制与35kV进线的对称位置绘制35kV转出线。这一步需要利用设计中心或工具选项板插入隔离开关、断路器及单次级电流互感器的简化符号，其中电流互感器的简化符号的插入比例取0.8为宜，效果如图9-36所示。
图9-36 绘制35kV转出线后的效果
（13）输入注释文字。
为了对齐文字，可以利用单行文字命令一次输入几行，然后再调整其位置。例如，输入35kV转出线的说明文字，操作如下：
1）将“文字”层置为当前层。
2）在【格式】工具栏中，将“工程字”文字样式置为当前样式。
3）启动DT命令，对齐隔离开关符号，连续输入几行单行文字，文字高度取1.5，效果如图9-37（a）所示。
4）在正交方式下，采用夹持点编辑中的拉伸移动，使下面的文字分别与（带TA的）断路器符号、母线隔离开关符号对齐，效果如图9-37（b）所示。
5）绘制文字框线，要用到绘直线命令和复制命令，效果如图9-37（c）所示。

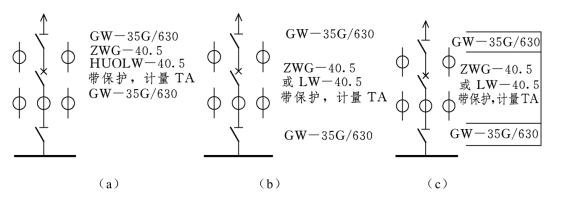

图9-37 输入注释文字示例
