图纸标题格式与会签栏规定
【摘要】：表8-1图纸的优选实际幅面3. 标题栏的格式标题栏位置。标题栏外框线为0.5mm的实线，内分格线为0.25mm的实线。其外框线宽为0.5 mm，内框线宽为0.25 mm。图8-4设计通用标题栏4. 会签栏由多个专业相关的图纸应有会签栏，会签栏的格式如图8-5所示。建议组成分区的长方形的任何边长都应不小于25mm，不大于75mm。图8-5会签栏5. 图幅分区为确定图上内容的位置及其他用途，一些幅面较大、内容复杂的电气图要对图幅进行分区。
1. 幅面
图纸的优选实际幅面列于表8-1。
当需要较长的图纸时，应采用表8-2所规定的幅面。

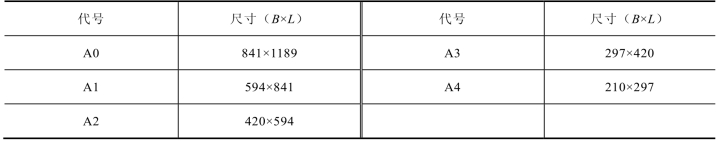

表8-1 图纸的优选实际幅面
表8-2 较长图纸的实际幅面
2. 图框
（1）图框尺寸。图框又分为内框和外框，外框尺寸即表8-1、表8-2中规定的尺寸。内框尺寸为外框尺寸减去相应的“a”、“c”、“e”的尺寸，见表8-3和图8-1、图8-2所示。加长幅面的内框尺寸，按选用的基本幅面大一号的图框尺寸确定。

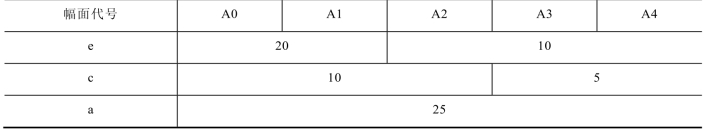

表8-3 图纸的图框尺寸

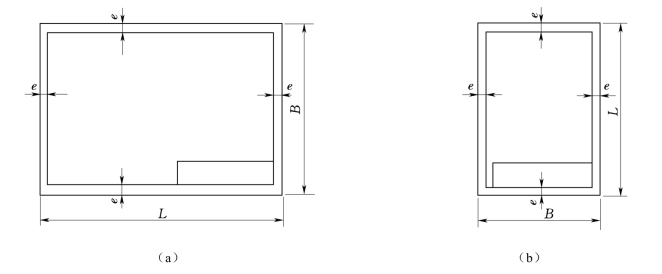

图8-1 不留装订边的图框

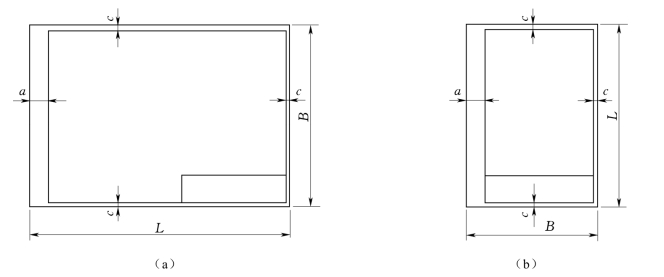

图8-2 留装订边的图框
（2）图框线宽。图幅的内框线，根据不同幅面，不同输出设备宜采用不同的线宽，见表8-4。各种图幅的外框线均为0.25的实线。
表8-4 图幅内框线宽（mm）
3. 标题栏的格式
（1）标题栏位置。无论对X型水平放置的图纸，还是Y型垂直放置的图纸，标题栏都应放在图面的右下角，如图8-1和图8-2所示。标题栏的观看方向一般应与图的观看方向相一致。
（2）国内工程通用标题栏的基本信息及尺寸如图8-3和图8-4所示。
（3）标题栏图线。标题栏外框线为0.5mm的实线，内分格线为0.25mm的实线。

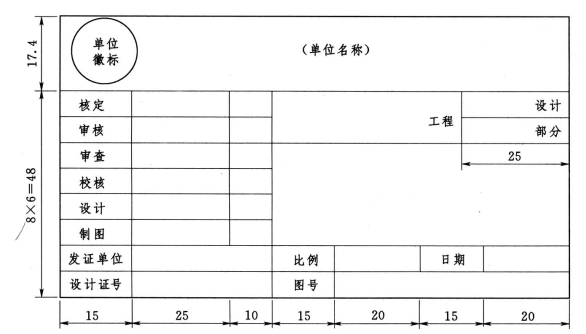

图8-3 设计通用标题栏（A0～A1）（单位：mm）
图8-4 设计通用标题栏（A2～A4）（单位：mm）
4. 会签栏
由多个专业相关的图纸应有会签栏，会签栏的格式如图8-5所示。其外框线宽为0.5 mm，内框线宽为0.25 mm。
图8-5 会签栏（单位：mm）
5. 图幅分区
为确定图上内容的位置及其他用途，一些幅面较大、内容复杂的电气图要对图幅进行分区。
分格数应是偶数，并应按图的复杂性选取。建议组成分区的长方形的任何边长都应不小于25mm，不大于75mm。
分区都应沿着一边用大写字母、另一边用数字做标记。标记的顺序可以从标题栏相对的一角开始，如图8-6所示。

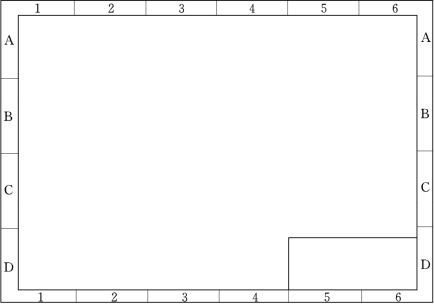

图8-6 图幅分区
