如何在CAD中打印图纸？

2023-06-21 理论教育版权反馈

【摘要】：在布局中进行设置，以在A3图纸上打印如图3-36所示的图形。图7-22在布局的模型空间内对图形进行全部缩放的效果在工具栏的比例下拉列表中，可选择图形输出比例，也可直接输入比例，这里输入30。图7-23在图纸空间打印预览在模型空间绘图时使用的非连续线型如果属于acadiso.lin线型库，如本例的CENTER线型，则在布局中进行打印时与线型比例无关。

【例7-5】在【A3-title】布局中进行设置，以在A3图纸上打印如图3-36所示的图形。

首先，参照上例第（1）至（5）步，将图3-36所示的图形粘贴到以“A3样板.dwt”开始新建的文件中来，新文件的名称为“Drawing2.dwg”。

在布局空间打印图形的操作如下：

（1）切换到【A3-title】布局，屏幕显示几乎看不到要打印的图形。

（2）在图框内部双击（或单击状态栏上的【图纸】按钮），则视口边线加粗显示，称此时的视口为活动视口。而【图纸】按钮变成了【模型】按钮，说明此时的操作相当于在模型空间进行。

（3）调出【视口】工具栏。

（4）执行范围缩放命令。

（5）执行【视图】→【重生成】命令，以改善图形的显示效果，如图7-22所示。

pagenumber_ebook=171,pagenumber_book=163

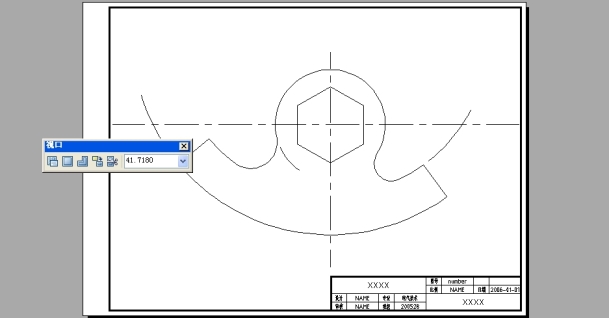

图7-22　在布局的模型空间内对图形进行全部缩放的效果

（6）在【视口】工具栏的比例下拉列表中，可选择图形输出比例，也可直接输入比例，这里输入30。

（7）单击【标准】工具栏上的 pagenumber_ebook=171,pagenumber_book=163 ，把图形移到合适位置。

（8）在图框外部双击（或单击状态栏上的【模型】按钮），则视口边线变细。而【模型】按钮变成了【图纸】按钮，说明此时的操作是在图纸空间进行。所添加的图形元素不会在模型空间显示出来。

（9）用“DIM-35”尺寸样式标注尺寸，并将其【标注特征比例】改为2。

（10）利用【修改】→【属性】→【单个】的操作，在标题栏内填入属性值。

（11）单击【标准】工具栏上的【打印预览】按钮，预览效果合适，在右键菜单中选择【打印】。

说明：

（1）利用对象捕捉在图纸（布局）空间中标注的尺寸与图形默认也是关联的。在模型空间按1:1绘图，然后在布局的模型空间调整好图形的大小和位置后再切换到图纸空间进行尺寸标注，这就像在真实的图纸上手工标注尺寸一样，可以很明确地得到所需要的尺寸文字的字高及箭头大小。例如本例打印出来的字高就是3.5×2=7。

（2）如果要在图7-22所示的状态（布局中的模型空间）进行标注，并要求得到图7-23所示的标注效果，可修改“DIM-35”尺寸样式，将其【标注特征比例】选择为【将标注缩放到布局】，应将标注尺寸的文字高度设置为7。

pagenumber_ebook=172,pagenumber_book=164

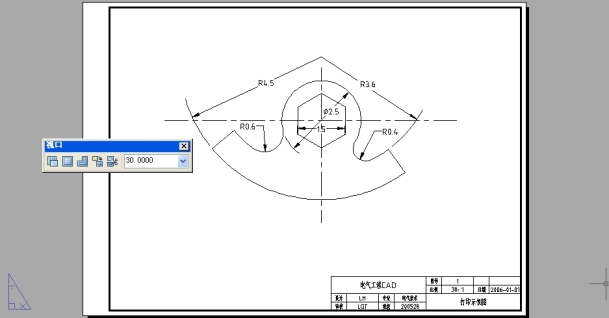

图7-23　在图纸空间打印预览

（3）在模型空间绘图时使用的非连续线型如果属于acadiso.lin线型库，如本例的CENTER线型，则在布局中进行打印时与线型比例无关。
