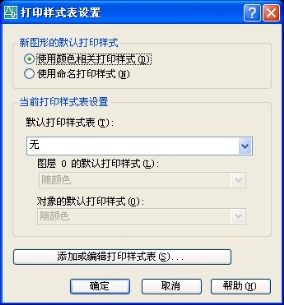

【摘要】：通俗地讲，打印样式就是将对象打印成什么样子。命名打印样式表使用直接给图层或对象的打印样式，扩展名为“.stb”。AutoCAD为用户准备了“monochrome.ctb”打印样式表和“monochrome.stb”打印样式表，使用这两种样式可以实现纯粹黑白工程图的打印。将“A3样板.dwt”样板文件的默认打印样式表改为“monochrome.ctb”，默认打印机改为“HP Desinjet 600 .pc3”。图7-19对话框之选项卡单击按钮，打开对话框，如图7-20所示。选中单选按钮，在下拉列表框中选择“monochrome.ctb”打印样式表文件。

通俗地讲，打印样式就是将对象打印成什么样子。例如利用某个用户已定义好的打印样式，可以将某个图形对象（或某图层上的图形甚至全部图形）的特性黑色打印成红色、实线打印成虚线等；反之亦然。因此，打印样式同图层、线型、颜色等一样，也是对象的特性之一。并且如果在打印时使用打印样式，打印机按打印样式中指定的线型、线宽、颜色等特性输出图纸。AutoCAD提供了两种类型的打印样式，即颜色相关打印样式和命名打印样式。

1. 颜色相关（Color-Dependent）打印样式

颜色相关（Color-Dependent）打印样式是建立在图形对象颜色设置的基础上，通过颜色来控制图形输出的。颜色相关打印样式表文件的扩展名为“.ctb”，每个文件包含255个打印样式。如同不能添加或删除颜色一样，打印样式也不能添加或删除，但允许用户对每种打印样式进行修改，重新保存或另存为新的打印样式表文件。

2. 命名（named）打印样式

命名打印样式与图形文件中对象的颜色无关，每个命名打印样式包括AutoCAD本身自带的打印样式和用户自己创建的打印样式。可以添加打印样式，也可以删除“普通”打印样式外的其他打印样式。命名打印样式表使用直接给图层或对象的打印样式，扩展名为“.stb”。

AutoCAD为用户准备了“monochrome.ctb”打印样式表和“monochrome.stb”打印样式表，使用这两种样式可以实现纯粹黑白工程图的打印。

【例 7-3】将“A3样板.dwt”样板文件的默认打印样式表改为“monochrome.ctb”，默认打印机改为“HP Desinjet 600 （C2847A）.pc3”。操作如下：

（1）打开“A3样板.dwt”样板文件。

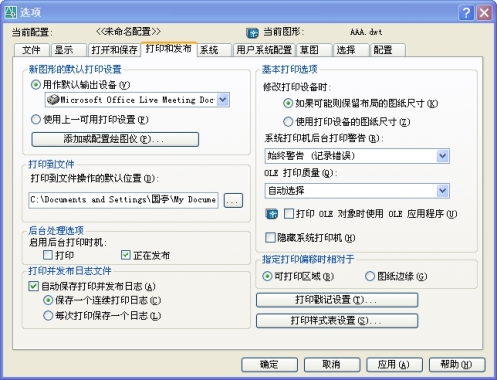

（2）【工具】→【选项】，打开【选项】对话框，然后选中【打印和发布】选项卡，如图7-19所示。

（3）在【用作默认的输出设备】下拉列表框中，选择打印机“HP Desinjet 600 （C2847A）.pc3”。
