添加和配置绘图设备于AutoCAD 2006中
【摘要】：本节假设系统已安装HP Desinjet 600绘图仪，并且已设置为系统的默认打印机。下面介绍在AutoCAD 2006中添加及配置绘图仪的方法。在对话框中，双击，自动弹出页。此处接受默认的绘图仪名称。图7-1页选中单选按钮，然后单击按钮，弹出页，如图7-2所示。弹出页，接下来的操作见第步至第步的说明。这实际上相当于安装了一台模拟真实绘图仪的虚拟绘图仪，完全可以满足学习布局及打印的要求。图7-6页图7-6页
本节假设系统已安装HP Desinjet 600（C2847A）绘图仪，并且已设置为系统的默认打印机。下面介绍在AutoCAD 2006中添加及配置绘图仪的方法。
（1）采用以下三种方式之一，调用【绘图仪管理器】对话框：
● 命令行：PLOTTERMANAGER↙。
● 菜单：【文件】→【绘图仪管理器】。
● 从Windows控制面板中双击Autodesk绘图仪管理器图标。
（2）在【绘图仪管理器】对话框中，双击【添加绘图仪向导】，自动弹出【添加绘图仪－简介】页。
（3）单击【下一步】按钮，自动弹出【添加绘图仪－开始】页，如图7-1所示。

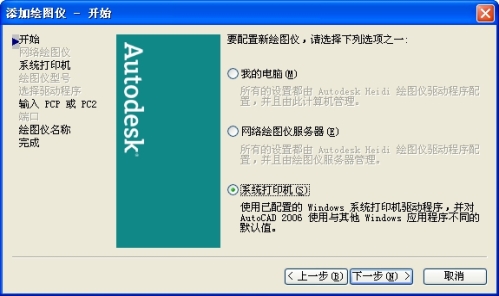

图7-1 【添加绘图仪－开始】页
（4）选中【系统打印机】单选按钮，然后单击【下一步】按钮，弹出【添加绘图仪－系统打印机】页，如图7-2所示。
（5）选择“HP Desinjet 600（C2847A）”。然后单击【下一步】按钮，弹出【添加绘图仪－输入PCP或PC2】页。允许用户将原来保存过的设置信息添加到新的PC3文件，如图7-3所示。
（6）单击【下一步】按钮，弹出【添加绘图仪－绘图仪名称】页。在【绘图仪名称】框中，自动显示出用户在第（4）步选择的系统打印机名称，并允许用户指定一个新的名称，如图7-4所示。此处接受默认的绘图仪名称。

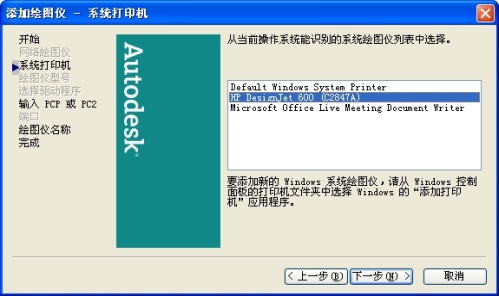

图7-2 【添加绘图仪－系统打印机】页

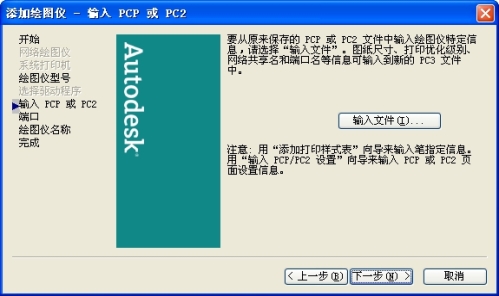

图7-3 【添加绘图仪－输入PCP或PC2】页

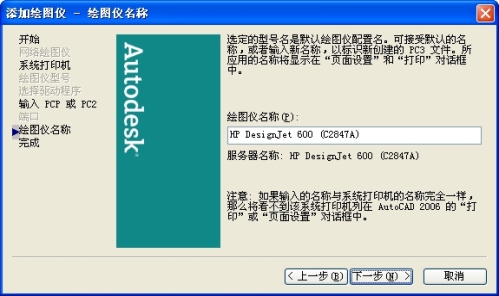

图7-4 【添加绘图仪－绘图仪名称】页
（7）单击【下一步】按钮，弹出【添加绘图仪－完成】页，如图7-5所示。此页有一个【编辑绘图仪配置】按钮，用户可单击该按钮，对该绘图仪进行配置。在此选择单击【完成】按钮，完成添加绘图仪的操作，在【例7-2】中再介绍如何对此绘图仪进行配置。
图7-5 【添加打印机－完成】页
说明：如果系统并未安装实际打印机或绘图仪，可以在【添加绘图仪－开始】页中选中【我的电脑】单选按钮，然后单击【下一步】按钮，弹出【添加绘图仪－绘图仪型号】页，选择生产商及绘图仪型号，如图7-6所示。单击【下一步】按钮，阅读系统提示信息后，单击【继续】按钮。弹出【添加绘图仪－输入PCP或PC2】页，接下来的操作见第（6）步至第（7）步的说明。这实际上相当于安装了一台模拟真实绘图仪的虚拟绘图仪，完全可以满足学习布局及打印的要求。

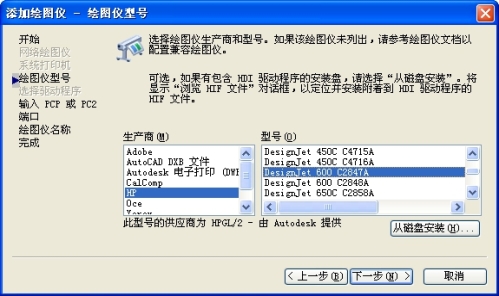

图7-6 【添加绘图仪－绘图仪型号】页
