在1.9节已经介绍了样板文件的作用，本节通过创建电气制图用样板文件的一个实例，介绍样板文件的内容及自定义方法。

【例6-4】创建电气制图用的“A3.dwt”样板文件。

（1）以“acadiso.dwt”样板文件开始，新建文件。

（2）【格式】→【图形界限】，命令行提示：

命令：'_limits

重新设置模型空间界限：

指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>：↙

指定右上角点 <420.0000,297.0000>：↙

本例，设置图形界限的过程可以跳过，如果要设置其他图幅的样板文件，则必须进行此步骤操作，并随即执行缩放全图的操作。

（3）【格式】→【单位】：在弹出的【图形单位】对话框中设置合适的数据类型及精度。

（4）【格式】→【线型】：按住Ctrl键，在弹出的【线型管理器】对话框中同时选择HIDDEN、CENTER这两种线型，把它们加载进当前图形。

（5）创建图层：单击对象特性工具栏的 pagenumber_ebook=158,pagenumber_book=150 按钮，在弹出的【图层特性管理器】对话框中设置图层，如图6-18所示。

pagenumber_ebook=158,pagenumber_book=150

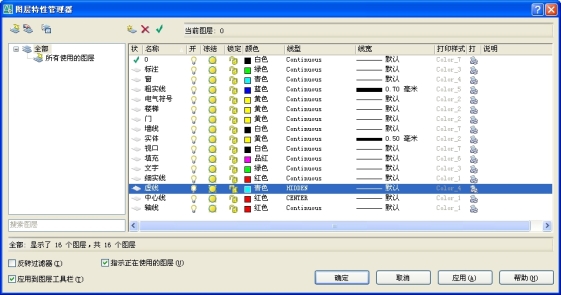

图6-18　样板文件的图层设置

（6）创建“仿宋字”及“工程字”文字样式，操作过程见【例4-1】及【例4-2】。

（7）创建“DIM-35”标注样式及“GB-35”标注样式。其中创建“DIM-35”标注样式的操作过程见【例4-6】及【例4-7】。可以利用AutoCAD设计中心直接将“GB-35”标注样式拖动到当前图形中，操作如下：

1）打开AutoCAD 2006安装目录下的Template子文件夹下的“Gb_a3-Color Dependent Plot Style.dwt”文件。

2）打开AutoCAD设计中心。

3）选择【打开的图形】选项卡。

4）选中“Gb_a3-Color Dependent Plot Style.dwt”文件。

5）在AutoCAD设计中心的内容区双击“标注样式”图标，此时的AutoCAD设计中心如图6-19所示。

pagenumber_ebook=158,pagenumber_book=150

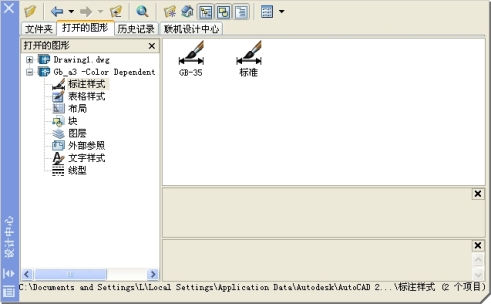

图6-19　AutoCAD设计中心

6）将“GB-35”标注样式拖动到当前绘图窗口。

（8）按【例5-5】的操作步骤创建“电气设备符号”工具选项板。

（9）对状态栏上的精确绘图工具进行必要的设置。

（10）把以上各步骤的设置保存到新的样板文件中。

1）执行【文件】→【另存为】命令，弹出【图形另存为】对话框。

2）在【保存类型】下拉列表中选择【AutoCAD图形样板（*.dwt）】。

3）在文件名文本框中输入文件名为“A3样板”，如图6-20所示。

pagenumber_ebook=159,pagenumber_book=151

图6-20　保存样板文件

4）单击【保存】按钮。弹出【样板说明】对话框，在该对话框中输入有关该样板文件的说明，然后单击【确定】按钮。则AutoCAD安装目录下的TEMPLATE子目录下创建了一个新的样板文件“A3样板.dwt”。也可以在【保存于】下拉列表中指定其他保存路径。

至此创建了“A3样板.dwt”样板文件，结合第7章介绍的布局设置，还要给这个样板文件插入图框与标题栏，以使其进一步完善。

本例之所以设置图层较多，是为了以后叙述的方便。不同专业可以按实际需要选择或增减图层。

应该指出，绘制工程图绝大多数都是从样板文件开始的。而在模型空间绘图时最好按1:1绘制，这样，原来所设置的图形界限就有可能放不下全部图形。可以这样处理：先利用样板新建文件，然后重新设置图形界限（比实体真实大小稍大些，一般设置为标准图幅的整数倍），一般还要执行缩放全图的命令。
