【例6-3】 自定义工具栏及菜单示例。

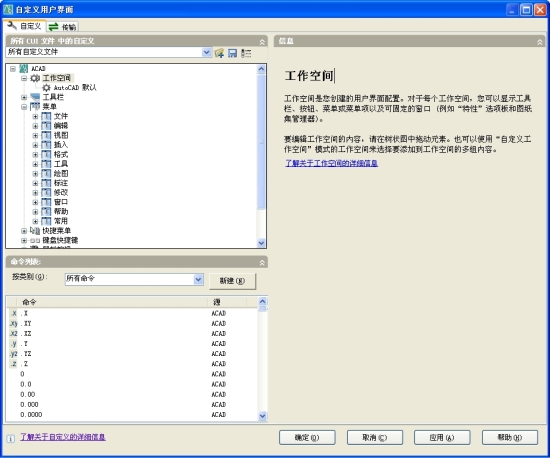

(1)【工具】→【自定义】→【界面】,弹出【自定义用户界面】窗口,如图6-9所示。
(2)在 图标上单击鼠标右键,从快捷菜单中选择【新建】→【工具栏】,则自动展开工具栏项,并在其最后增加了一个名为“工具栏1”的图标,且该名称处于可修改状态,此时输入新名称“常用”。
(3)在【命令列表】区的【按类别】下拉列表框中选择【绘图】。
(4)配合拖动滚动条,依次将命令列表框中的【单行文字】、【定距等分】、【定数等分】、【射线】及【圆环】命令图标拖放到工具栏图标上。
(5)类似操作,将【修改】命令中的【文字比例】、【拉长】命令图标添加到【常用】工具栏。
(6)在图标上单击鼠标右键,从快捷菜单中选择【新建】→【弹出】,则在【常用】工具栏的同级目录及下级目录同时出现名为“工具栏2”的图标,利用右键菜单,将两级目录中的“工具栏2”名称都改为“圆”。
图6-9 【自定义用户界面】窗口

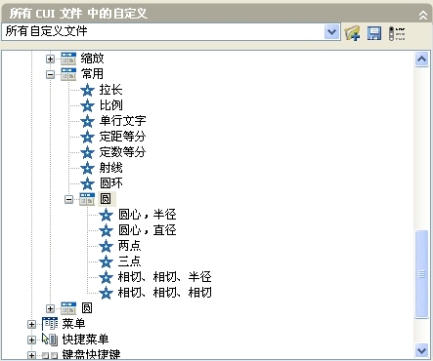

(7)依次将【绘图】命令列表中的【两点】、【三点】、【相切、相切、半径】、【相切、相切、相切】、【圆心、半径】、【圆心、直径】命令图标添加到【常用】工具栏的下级目录【圆】工具栏上,如图6-10所示。
图6-10 自定义的【常用】工具栏的结构
(8)因为【相切、相切、相切】命令没有默认图标,如果不指定,将在新建的工具栏上显示为问号。可以按下面的操作方法为其指定图标:
1)在新建的【常用】工具栏中选中【相切、相切、相切】命令。

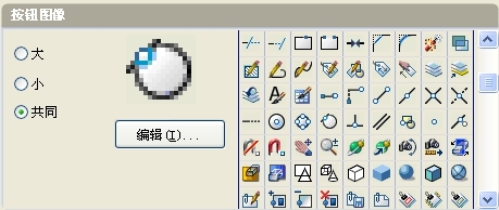

2)在【按钮图像】区选择【捕捉切点】命令的图标,如图6-11所示。
图6-11 选择相似图像
3)单击编辑按钮,弹出【按钮编辑器】对话框,如图6-12所示。
4)选中【栅格】复选框,利用画笔工具,配合选择合适的颜色,绘制位图图标,如图6-13所示。
图6-12 【按钮编辑器】对话框
图6-13 修改图像后的效果
5)单击【另存为】按钮,弹出【创建文件】对话框,保持默认路径不变,输入文件名TTT.bmp,然后单击保存按钮。
6)关闭【按钮编辑器】对话框。
7)在【特性】区的【小图像】栏单击鼠标,则在其右侧出现选择按钮 ,单击这个按钮,弹出【选择图像文件】对话框,定位到第5)步保存图像文件的路径,选择TTT.bmp图像文件,然后单击【打开】按钮。
8)同上一步操作相同,将【特性】区的【大图像】设置为TTT.bmp图像文件。
(9)单击【确定】按钮,结束工具栏的创建。创建的【常用】工具栏如图6-14所示。
图6-14 自定义的【常用】工具栏
创建自定义菜单的方法与创建工具栏非常相似,读者可参考上述步骤及图6-15创建如图6-16所示的【常用】菜单。

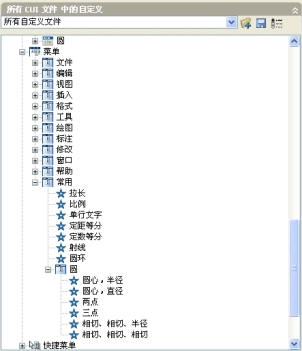

图6-15 自定义的【常用】菜单的结构
图6-16 自定义的【常用】菜单
