打开工具选项板窗口,选中【命令工具】选项板(单击工具选项板名称下侧的折叠选项卡处,可弹出菜单供选择),可发现里面已有常用绘图工具、标注工具、多行文字及表格等工具,如图6-6所示。其中绘图工具在使用时不受当前颜色、线型、线宽等设置的限制,而是按创建这些选项板时的设置绘制图形。因此,如果经常绘制具有某些特性的图形,可以创建这样的工具选项板,方便使用。
【例 6-1】 在【命令工具】选项板中添加绘制多线、单行文字以及包含绘制非连续(CENTER)线型的红色图元(包括直线、圆、圆弧、椭圆、构造线等)命令的工具。
(1)在【对象特性】工具栏上设置当前颜色为红色,当前线型为CENTER。
(2)绘制一段直线。
(3)打开工具选项板窗口。选中直线,然后将其拖动到【命令工具】选项板“直线(绘图)”工具的下方,又会出现一个 图标。以后,可通过展开该图标工具以选择所需工具,绘制出的线条自动为红色、CENTER线型。
(4)在新建的 图标上单击鼠标右键,在快捷菜单中选择【重命名】,将该工具的名称改为“红色CEN”。
(5)【绘图】→【多线】,在屏幕上任意画一条多线。
(6)选中多线,然后将其拖动到【命令工具】选项板“红色CEN”工具的下方。
(7)启动单行文字命令,在绘图窗口任意书写一行单行文字。
(8)选中单行文字,然后将其拖动到【命令工具】选项板“多行文字”工具的上方。可发现创建的工具名称为“动态文字”,将其按习惯称呼改为“单行文字”即可。
效果如图6-7所示。

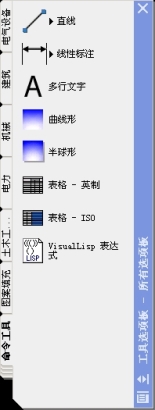

图6-6 【命令工具】工具选项板

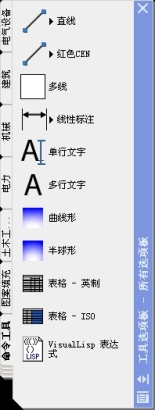

图6-7 添加工具后的【命令工具】工具选项板
说明:还可以通过对Windows剪贴板的操作,将常用命令(如绘图命令、标注命令、文字及表格命令)粘贴到【命令工具】工具选项板,或将填充图案粘贴到【图案填充】工具选项板。
