外部参照管理器：优化你的数据引用
【摘要】：打开的方式如下：●工具栏 。对话框如图5-46所示。参照列表框中，仍保存有被卸载的外部参照的标记。选择则图形中仍有原参照图形的痕迹，例如将外部参照“圆”以方式绑定到当前图形，则图层中“圆︱CIRCLE”层消失，而新添了“CIRCLE”层；以方式绑定到当前图形，则图层中“圆︱CIRCLE”层变成了“圆$0$CIRCLE”。
可以通过【外部参照管理器】来管理外部参照。打开【外部参照管理器】的方式如下：
●【 参照】工具栏
。
● 命令行：XREF↙。
● 菜单：【插入】→【外部参照管理器】。
【外部参照管理器】对话框如图5-46所示。说明如下：

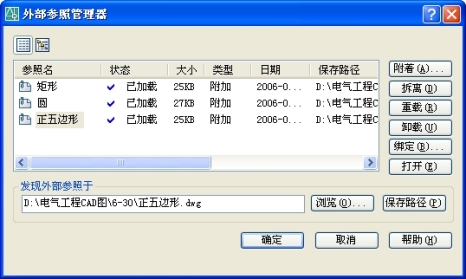

图5-46 【外部参照管理器】对话框
【附着】按钮：等同于插入外部参照命令XATTACH。
【拆离】按钮：将所选的外部参照从当前图形中彻底移除。
【重载】按钮：选中已卸载的外部参照，单击【重载】按钮，可以将其重新加载。
【卸载】按钮：将所选的外部参照卸载。参照列表框中，仍保存有被卸载的外部参照的标记。
【绑定】按钮：将所选的外部参照绑定至当前图形，永久性地变成当前图形的一部分。单击【绑定】按钮后，会弹出【绑定外部参照】对话框，询问用户绑定的方式。选择【插入】，则像插入块一样，将外部参照文件插入到图形中，图形中不保留原参照图形的痕迹。选择【绑定】则图形中仍有原参照图形的痕迹，例如将外部参照“圆”以【插入】方式绑定到当前图形，则图层中“圆︱CIRCLE”层消失，而新添了“CIRCLE”层；以【绑定】方式绑定到当前图形，则图层中“圆︱CIRCLE”层变成了“圆$0$CIRCLE”。如果又以【绑定】方式将一个带有“CIRCLE”层的图形绑定到当前图形中，则其带有的“CIRCLE”层将显示为“圆$1$CIRCLE”……。
【打开】按钮：将所选的外部参照文件在新窗口中打开以进行编辑。
