创建属性块的方法及注意事项
【摘要】：用BLOCK或WBLOCK命令将图形对象和属性一起定义为图块。重新执行ATTDEF命令：1）选中复选框。图5-28定义价格属性3）单击按钮关闭对话框，得到如图5-29所示的图形。在命令行输入WBLOCK↙，弹出对话框。指定图块存盘路径为“D：\BLOCK2\荧光灯.dwg”。完成创建属性块的操作。接下来插入刚创建的属性块：启动INSERT命令。在弹出的对话框中单击按钮，找到要插入块的路径；双击要插入块的名字，返回对话框，各项参数接受缺省值。图5-29定义属性图5-30插入属性块
用BLOCK或WBLOCK命令将图形对象和属性一起定义为图块。
【例5-8】 创建一个荧光灯属性块。并把其保存为“D：\BLOCK2\荧光灯.dwg”文件。
（1）新建图形文件。
（2）绘制荧光灯符号，如图5-2所示。
（3）启动ATTDEF命令，在【属性定义】对话框设置各个项目及参数如图5-27所示。
（4）单击【确定】按钮关闭对话框，在荧光灯符号下方合适位置指定属性的插入点，得到如图5-29（a）所示的图形。
（5）重新执行ATTDEF命令：
1）选中【在上一个属性定义下对齐】复选框。则插入点和文字选项区不再可用。
2）按图5-28设置属性。
图5-28 定义价格属性
3）单击【确定】按钮关闭对话框，得到如图5-29（b）所示的图形。
（6）在命令行输入WBLOCK↙，弹出【写块】对话框。
（7）指定图块存盘路径为“D：\BLOCK2\荧光灯.dwg”。
（8）选择“源”为对象。
（9）单击【拾取点】按钮，选择荧光灯符号中水平线的中点为插入点。
（10）单击【选择对象】按钮，同时选择属性“规格”、“价格”和荧光灯图形符号。对象处理方式为【保留】。
（11）单击【确定】按钮。完成创建属性块的操作。
接下来插入刚创建的属性块：
（12）启动INSERT命令。
（13）在弹出的【插入】对话框中单击【浏览】按钮，找到要插入块的路径（D：\BLOCK2）；双击要插入块的名字（ATTR），返回【插入】对话框，各项参数接受缺省值。
（14）单击【确定】按钮。命令行提示：
命令：_insert
指定插入点或 [比例(S)/X/Y/Z/旋转(R)/预览比例(PS)/PX/PY/PZ/预览旋转(PR)]：（在合适位置指定一点）
输入属性值
每个灯具的价格？：<15元>：20元↙
每个灯具的功率？：<40w>：↙
结果如图5-30所示。

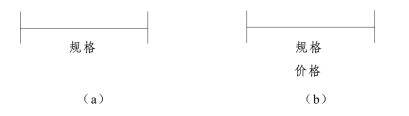

图5-29 定义属性
图5-30 插入属性块
