执行ATTDEF命令可采用以下两种方式：

● 命令行：ATTDEF↙。

● 菜单：【绘图】→【块】→【定义属性】。

启动ATTDEF命令后，弹出【属性定义】对话框，如图5-27所示。现将该对话框中各部分的功能介绍如下：

pagenumber_ebook=137,pagenumber_book=129

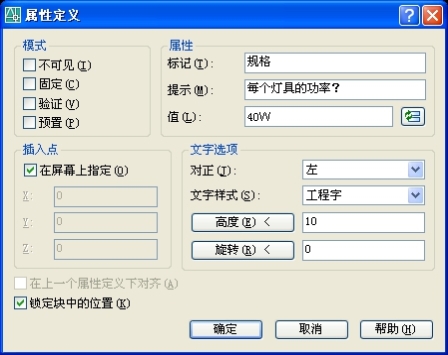

图5-27　【属性定义】对话框

（1）【模式】区：设置属性模式，该区有以下四个复选框：

● 【不可见】：选中该框，则插入图块并给该属性赋值后，属性值不显示。例如，某电气施工图中的各种设备符号块事先均定义了价格属性，属性模式设置为不可见，虽然设计图中看不见其属性值，但通过提取属性的操作，就可供数据库进行计算，从而很方便地计算设备投资，或进行方案比较。

● 【固定】：选中该框，则把属性值定义为一个常量，插入图块时，属性值保持不变。

● 【验证】：在插入图块时提示用户验证属性值的正确性。

● 【预置】：插入图块时自动把用户定义的默认值作为属性值。

（2）【属性】区：设置属性参数。该区有三个文本框：

● 【标记】：每一个属性都有自己的标记，可以认为属性标记就是属性的名字。

● 【提示】：在插入带有属性的块时，命令行显示在该文本框中输入的文字，引导用户正确输入属性值。如果没有设置该项，则AutoCAD会用属性标记作为提示。

● 【值】：即属性的值。可把该图块属性的常用值填入，方便使用。

（3）【插入点】：指定属性文本在图块中的位置。

（4）【文字选项】区：确定属性文本的特性。

● 可在【对正】下拉列表框中确定属性文本相对于插入点的对齐方式；在【文字样式】下拉列表框中选择属性文字的样式。

● 分别单击【高度】、【旋转】按钮以确定属性文本的高度及旋转角度，也可在其后的文本框中输入相应的参数。

（5）【在上一个属性定义下对齐】复选框：要定义的属性在上一个已定义的属性的正下方，并且继承文字特性。
