使用AutoCAD设计中心插入图块的方法

2023-06-21 理论教育版权反馈

【摘要】：AutoCAD设计中心与Windows资源管理器类似，其功能是共享AutoCAD图形中的设计资源。使用AutoCAD设计中心插入电气设备符号。打开AutoCAD设计中心，在选项卡中，类似Windows资源管理器的操作，通过单击有关项目前的“+”号，找到“电气设备符号.dwg”，如图5-19所示。

AutoCAD设计中心与Windows资源管理器类似，其功能是共享AutoCAD图形中的设计资源。利用AutoCAD设计中心不仅可以共享块，还可以共享尺寸标注样式、文字样式、表格样式、图层、线型、图案填充、外部参照及光栅图像等不同类型的资源；不仅可以共享本机上的图形资源，还可以通过简单的拖放操作，使用位于局域网上其他计算机的图形资源。利用I-drop功能还可以使用国际互联网上共享的图形资源。

激活设计中心有以下四种方式：

●【标准】工具栏 pagenumber_ebook=132,pagenumber_book=124 。

● 命令行：ADCENTER↙。

● 菜单：【工具】→【设计中心】。

● 快捷键：Ctrl+2。

启动设计中心命令后，打开【设计中心】工作界面，可以将其拖动到屏幕的一侧，类似【工具选项板】，暂时不需要【设计中心】时，可以将其隐藏，以显示被【设计中心】遮盖住的图形，需要时，将光标移动到【设计中心】标题栏上，会自动展开工作界面。

【例5-4】使用AutoCAD设计中心插入电气设备符号。

（1）从“acadiso.dwt”样板文件开始，新建文件。

（2）打开AutoCAD设计中心，在【文件夹】选项卡中，类似Windows资源管理器的操作，通过单击有关项目前的“+”号，找到“电气设备符号.dwg”，如图5-19所示。

（3）单击“电气设备符号.dwg”文件前的“+”号，将其展开，并选中“块”项目（或在图5-13中的内容区中双击“块”图标），则内容区列出本图形中所有的块，如图5-20所示。

pagenumber_ebook=133,pagenumber_book=125

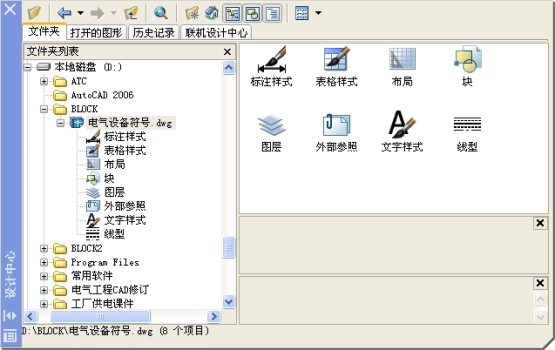

图5-19　AutoCAD设计中心的工作界面

pagenumber_ebook=133,pagenumber_book=125

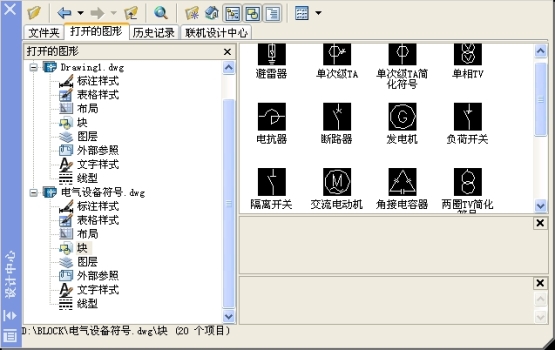

图5-20 “电气设备符号.dwg”文件中的图块

（4）有两种方式将图块插入到图形中：

● 用鼠标右键将图块拖动到图形中，光标下出现小矩形标记时，释放鼠标，自动弹出快捷菜单，询问用户是否打开【插入块】对话框，进行插入点、插入比例及旋转角度的设置。

● 用鼠标左键将图块拖动到图形中，光标下出现小矩形标记时且确认插入点后释放鼠标。这种方式将块按创建时的尺寸插入到图形中。

说明：

（1）本例如果已经打开了“电气设备符号.dwg”文件，可以方便地在设计中心的【打开的图形】选项卡中找到这个文件。

（2）类似以上操作，可以将表格样式、文字样式、标注样式、布局及图层等（见图5-19）插入到其他图形中。

（3）可以将图块从设计中心直接拖放到【工具选项板】，方便调用，请参见6.2节的介绍。
