创建电气符号图块库的步骤和方法
【摘要】：创建电气设备符号图块库。绘制常用电气设备符号，可以将它们绘制在同一个图形中，如图5-18所示。e）把这个三角形向下移动0.4，把上面的“Y”接符号向上移动0.4，如图5-6所示。图5-7绘制隔离开关符号的步骤3）画断路器符号。熔断器符号如图5-9所示，其参考尺寸：竖线长度为7；矩形宽2，高4。
【例5-3】 创建电气设备符号图块库。
（1）绘制常用电气设备符号，可以将它们绘制在同一个图形中，如图5-18所示。
部分符号的绘制方法如下：
1）画双圈变压器符号。
a）画一个半径为2的圆，然后在正交方式下复制该圆，复制位移为3，形成变压器简易符号，如图5-6（a）所示。
b）以上圆心为起点，正交向下画长度为1的直线，如图5-6（b）所示。
c）环形阵列该直线，如图5-6（c）所示。
d）以下圆心为圆心，画一个半径为1（内接方式）的正三角形，如图5-6（d）所示。
e）把这个三角形向下移动0.4，把上面的“Y”接符号向上移动0.4，如图5-6（e）所示。
f）补充绘制表示接线端子的直线，如图5-6（f）所示。
图5-6 绘制双圈变压器符号的步骤
2）画隔离开关符号。
a）在正交方式下画一条长为7的竖线如图5-7（a）所示。
b）画斜线及水平线，其中斜线倾斜角度为120°，水平线的端点可通过捕捉垂足得到。
命令：_line 指定第一点：2.5↙（向上追踪竖线的下端点）
指定下一点或 [放弃(U)]：@3<120↙
指定下一点或 [放弃(U)]：（捕捉垂足）
指定下一点或 [放弃(U)]： ↙
如图5-7（b）所示。
c）移动水平短线，基点为该直线的中点，目标点为该直线的右端点（或垂足），如图5-7（c）所示。
d）修剪成如图5-7（d）所示结果。
图5-7 绘制隔离开关符号的步骤

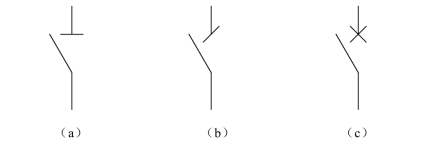

3）画断路器符号。
可通过编辑隔离开关符号得到断路器符号：
a）复制隔离开关符号如图5-8（a）所示。
b）旋转复制后的隔离开关符号上的短横线：基点为交点，旋转45°如图5-8（b）所示。
c）镜像旋转后得到的短斜线。结果见图5-8（c）。
图5-8 绘制断路器符号的步骤
4）画负荷开关、熔断器式隔离开关及熔断器符号。
负荷开关、跌落式熔断器符号如图5-9（a）和图5-9（b）所示，这两个符号都可以由复制并修改隔离开关符号得到，其中：负荷开关符号中小圆的半径可取0.35；跌落式熔断器符号中的矩形可以这样处理：先绘制一个0.7×1.5的矩形，然后利用对齐命令将矩形对齐到斜线上。
熔断器符号如图5-9（c）所示，其参考尺寸：竖线长度为7；矩形宽2，高4。
图5-9 负荷开关、熔断器式隔离开关及熔断器符号

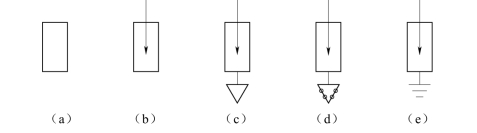

5）画避雷器符号。
a）画一个宽1.5，高3的矩形,如图5-10（a）所示。
b）启动画多段线命令：
命令：_pline
指定起点：1.5↙（向上追踪矩形上边的中点）
当前线宽为0.0000
指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]：3↙（正交向下导向）
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]：W↙
指定起点半宽 <0.0000>：0.6↙
指定端点半宽 <0.5000>：0↙
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]：1↙（正交向下导向）
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]：↙
如图5-10（b）所示。
c）画接地符号的操作如下：
ⅰ）以矩形下边的中点为起点，向下画一条长0.8的直线。
ⅱ）画一个边长为0.75的正三角形，然后将其移动到图5-10（c）所示位置。
ⅲ）分解正三角形，然后绘制三角形斜边的3等分点,如图5-10（d）所示。
ⅳ）画连接对应节点的水平直线，然后删除斜线及等分点,效果如图5-10（e）所示。
图5-10 画避雷器符号的步骤
6）画三圈变压器符号。
三圈变压器符号可以在双圈变压器符号的基础上修改得到。
a）复制双圈变压器符号如图5-11（a）所示。
b）利用旋转命令中的复制选项，将下面的圆旋转复制60°。
命令：_rotate
UCS 当前的正角方向：ANGDIR = 逆时针ANGBASE=0
选择对象：找到1个（选择下面的圆）
选择对象：↙
指定基点：（捕捉上面圆的圆心）
指定旋转角度，或 [复制(C)/参照(R)] <300>：C↙
旋转一组选定对象。
指定旋转角度，或 [复制(C)/参照(R)] <300>：60↙
效果见图5-11（b）。
c）将下面圆内的三角形移动到右侧的圆内，并绘制一正三角形，如图5-11（c）所示。
d）删除下面圆内的正三角形，然后将上面圆内的Y接符号复制到下面的圆中。
e）补充绘制表示接线端子的直线，效果见图5-11（d）。
图5-11 绘制三圈变压器符号的步骤

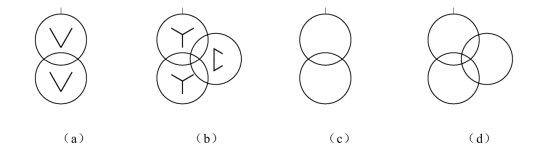

7）画电压互感器符号。
常用的电压互感器有单相双线圈及三相三线圈两种，其符号分别如图5-12（a）和图5-12（b）所示，这两种符号都可以在变压器符号的基础上修改得到，不再赘述。有的工程图纸也采用类似变压器简化符号的形式，如图5-12（c）和图5-12（d）所示。
图5-12 电压互感器符号
8）画电流互感器符号。
电流互感器也有单次级绕组以及双次级绕组之分，其符号分别如图5-13（a）和图5-13（b）所示，有的工程图纸也采用如图5-13（c）和图5-13（d）的简化符号。图中参考尺寸：表示一次接线的竖线长度取7；较小的圆的半径取1，较大的圆半径取1.5。
图5-13 电流互感器符号
9）画电抗器符号。
a）画一条长度为7的水平线，如图5-14（a）所示。
b）以直线的中点为圆心画一个半径为2的圆，如图5-14（b）所示。
c）画连接圆心及其下象限点的直线如图5-14（c）所示。
d）执行修剪命令，得到如图5-14（d）所示的效果。
图5-14 画电抗器符号的步骤
10）画发电机符号。
a）画一个半径为2的圆，如图5-15（a）所示。
b）新建“工程字”文字样式，并将其置为当前样式。
c）在圆内书写单行文字。
命令：DT
TEXT
当前文字样式：Standard当前文字高度：2.5000
指定文字的起点或 [对正(J)/样式(S)]： J↙
输入选项 [对齐(A)/调整(F)/中心(C)/中间(M)/……/右下(BR)]：M↙
指定文字的中间点：（捕捉圆心）
指定高度 <2.5000>：1.8↙
指定文字的旋转角度 <0>：↙
输入文字“G”后，效果如图5-15（b）所示。

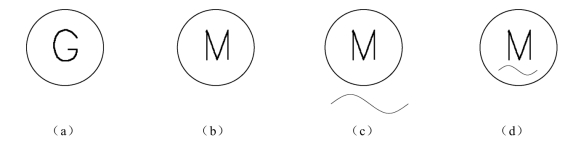

11）画电动机符号。
a）复制发电机符号，如图5-16（a）所示。
b）双击文字“G”，将其修改为“M”如图5-16（b）所示。
c）设置栅格间距及捕捉间距为0.5，参考【例2-25】，利用捕捉栅格功能绘制表示正弦曲线的样条曲线，如图5-16（c）所示。
d）适当向上移动文字“M”。
e）关闭【栅格】及【捕捉】功能，将正弦曲线符号缩小为原来的0.5倍。然后将其移动到圆内的合适位置，效果如图5-16（d）所示。
图5-15 画发电机符号的步骤
图5-16 画电动机符号的步骤

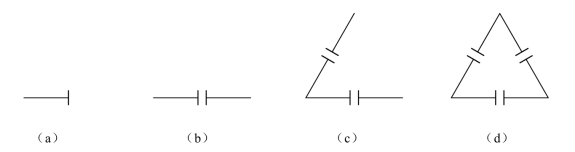

12）画电容器符号。
a）画一条长度为1的竖线，然后以其中点为直线起点，向左画一条长度为3的水平线，如图5-17（a）所示。
b）将上述两条直线竞相复制到右侧，得到一相电容器符号，如图5-17（b）所示。
c）旋转复制得到另一相电容器符号，操作如下：
先选中图5-17（b）所示的一相电容器符号，然后启动旋转命令：
命令：_rotate
UCS当前的正角方向：ANGDIR=逆时针 ANGBASE=0
找到4个
指定基点：（捕捉左面水平线的左端点）
指定旋转角度，或 [复制(C)/参照(R)] <0>：C↙
旋转一组选定对象。
指定旋转角度，或 [复制(C)/参照(R)] <0>：60↙
效果如图5-17（c）所示。
d）最后一相电容器符号也可以利用镜像命令得到，效果如图5-17（d）所示。
图5-17 画角接电容器符号的步骤
美观起见，调整各符号的位置，当前屏幕效果如图5-18所示。
（2）利用BLOCK命令将各符号分别创建为图块，创建块时对源对象的处理方式均选择“转化为块”。选中【按统一比例缩放】复选框。
（3）将图形保存为“D：\BLOCK\电气设备符号.dwg”文件。
类似地，还可以创建电子电工、建筑电气、自动控制、仪表、通信工程以及二次接线等电气符号库。
图5-18 常用电气设备符号块库
