文字样式设置了文字的特性，例如字体、宽度、高度和其他的文字效果。可以在一幅图中定义多种文字样式，供不同情况下选用。AutoCAD支持其专用的形字体（SHX）文件，同时也支持Windows系统自带的TureType字体。

执行创建或修改文字样式命令可采用以下三种方式：

●【文字】工具栏 pagenumber_ebook=102,pagenumber_book=94 。

● 命令行：STYLE。

● 菜单：【格式】→【文字样式】。

【例4-1】创建“仿宋字”文字样式。

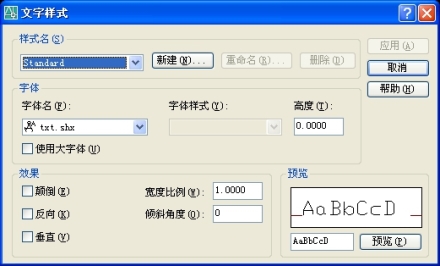

（1）启动STYLE命令，打开【文字样式】对话框，如图4-1所示。

pagenumber_ebook=102,pagenumber_book=94

图4-1　【文字样式】对话框

（2）单击【新建】按钮，然后在弹出的【新建文字样式】对话框中输入样式名“仿宋字”，并单击【确定】按钮。

（3）在【字体名】下拉列表中选择“仿宋_GB2312”。

（4）在【高度】文本框中选择默认高度值为0。

（5）在【宽度比例】文本框中输入宽度比值为0.7。

（6）检查预览区的文字外观。

（7）单击【应用】、【关闭】按钮。

在注释文字时，新文字样式就是当前文字样式。另外，也可以用AutoCAD设计中心从其他图形中引用已有文字样式。

说明：

（1）建议文字高度保持默认值为0，在注释文字时可根据需要重新设置文字高度。

（2）如果选择带“@”前缀的字体，则标注出来的文字为横向。

（3）AutoCAD中文版提供了符合国标的手写仿宋体的形字体文件gbenor.shx（正体）、gbcbig.shx（大字体）、gbeitc（斜体）。使用这些字体文件的优点如下：

1）能正确显示一些特殊的字母符号，而不像使用“仿宋GB_2312”字体，在输入某些特殊的字母（如希腊字母）时，需临时改变字体。

2）能有效地节省图形文件的容量。

3）相同高度的中文和英文显示的高度也相同，从而图面显得更整齐。

4）文字样式中的宽度比例设置为1，即可得到瘦长的手写仿宋体文字。

【例4-2】在上例的基础上创建“工程字”文字样式。

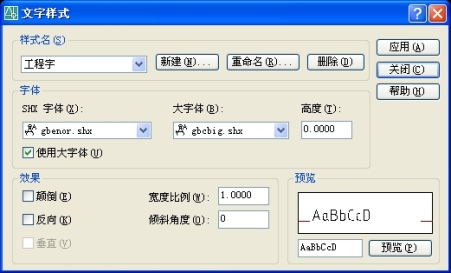

“工程字”文字样式的参数设置见图4-2，创建步骤不再赘述。

pagenumber_ebook=103,pagenumber_book=95

图4-2　创建“工程字”文字样式

STYLE命令不仅可以创建文字样式，还可以用于修改已有文字样式的参数设置，当编辑完文字样式以后，所有按这种样式书写的文字都将按照新的参数重新生成。
