旋转图形命令ROTATE的使用方法
【摘要】：ROTATE命令可以将所选定的对象沿某一选定的基准点旋转一定的角度，默认删除源对象，也可以选择选项，保留源对象。执行ROTATE命令可采用以下三种方式：●工具栏 。将正六边形旋转30°，操作如下：命令：_rotateUCS当前的正角方向：ANGDIR=逆时针 ANGBA
ROTATE命令可以将所选定的对象沿某一选定的基准点旋转一定的角度，默认删除源对象，也可以选择【复制】选项，保留源对象。
执行ROTATE命令可采用以下三种方式：
●【 修改】工具栏
。
● 命令行：ROTATE↙。
● 菜单：【修改】→【旋转】。
【例3-14】 绘制如图3-21所示的图形。
图3-21 综合实例图一
（1）按图1-13所示，创建“实体”、“中心线”和“标注”图层并设置特性。
（2）设置图形界限。
1）【格式】→【图形界限】，按命令行提示操作如下：
命令：'_limits
重新设置模型空间界限：
指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>：↙
指定右上角点 <420.0000,297.0000>：10,10↙
2）执行【视图】→【缩放】→【全部】。（或输入Z↙，然后输入A↙）
（3）绘制中心线。
1）将“中心线”层置为当前层。
2）启动绘制直线命令，在正交方式下，在屏幕偏上部绘制一条水平直线。
3）设置线型比例的操作如下：
a）【格式】→【线型】，弹出【线型管理器】对话框。
b）单击【显示细节】按钮。
c）将【全局比例因子】设置为0.04。（参照图形界限与A3图幅的比例设置该值，如果不合适，再适当调整。）
d）单击【确定】按钮。
4）启动偏移复制命令：
命令：_offset
当前设置：删除源=否 图层=源 OFFSETGAPTYPE=0
指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>：2↙
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>：（选择第一条水平线）
指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>：（在直线下方单击鼠标）
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>：↙
命令：↙
OFFSET
当前设置：删除源=否 图层=源 OFFSETGAPTYPE=0
指定偏移距离或 [通过(T)/删除(E)/图层(L)] <2.0000>：2.5↙
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>：（选择第二条水平线）
指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>：（在直线下方单击鼠标）
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>：↙
5）绘制一条垂直中心线，效果如图3-22所示。
6）旋转（复制）命令的操作过程如下：
命令：_rotate
UCS 当前的正角方向：ANGDIR=逆时针ANGBASE=0
选择对象：找到1个（选择垂直线）
选择对象：↙
指定基点：（捕捉垂直线与第一条水平线的交点）
指定旋转角度，或 [复制(C)/参照(R)] <0>：C↙
旋转一组选定对象。
指定旋转角度，或 [复制(C)/参照(R)] <0>：36↙
类似地，画出左侧斜线，效果如图3-23所示。
图3-22 绘制水平及垂直中心线
图3-23 绘制倾斜中心线
（4）将“实体”层置为当前层，绘制基本图形，效果如图3-24所示。说明如下：
图3-24 绘制基本图形
1）在正交方式下用外切方式画正六边形，半径0.75。
2）图中两个小圆均以【相切、相切、半径】方式绘制。
（5）将两条斜线转换至“实体”层。
（6）将正六边形旋转30°，操作如下：
命令：_rotate
UCS当前的正角方向：ANGDIR=逆时针 ANGBASE=0
选择对象：找到1个（选择正六边形）
选择对象：↙
指定基点：（捕捉正六边形的中心点）
指定旋转角度，或 [复制(C)/参照(R)] <310>：30↙
效果如图3-25所示。
（7）关闭“中心线”层。
（8）执行修剪命令，最后将多余线段或弧删除。
（9）打开“中心线”层，删除上、下两条水平直线。此时的效果如图3-26所示。
本图的绘制至此已初步完成，还需要使用拉长命令（LENGTHEN）或夹点编辑命令对中心线的长度加以调整；利用拉长命令（LENGTHEN）命令及打断（BREAK）命令添加用于标注的圆弧，这些命令将在本章的3.11、3.12及3.19节介绍。关于尺寸标注将在第4章进行介绍。
图3-25 旋转多边形后的效果
图3-26 初步完成的图形
在用户不知确切旋转角度时，可以在指定基点后，指定旋转角度前选择【参照】选项，把选定对象从参照角度旋转到新的指定角度。
【例3-15】 使用【参照】选项旋转图形。
（1）绘制如图3-27（a）所示图形。
（2）要把图中的斜线旋转到30°位置，在不知其角度的确切值时，可利用【参照】选项进行旋转，执行旋转命令的过程如下：
命令：_rotate
UCS当前的正角方向：ANGDIR=逆时针，ANGBASE=0
选择对象：找到1个（选择斜线）
选择对象：↙
指定基点：（捕捉斜线与水平线的交点）
指定旋转角度或 [复制(C)/参照(R)]：R↙
指定参考角<0>：（捕捉斜线与水平线的交点）指定第二点：（捕捉斜线的另一个端点）
指定新角度：30↙
效果如图3-27（b）所示。

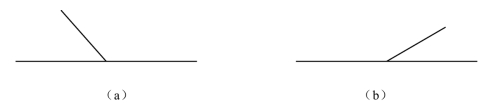

图3-27 用【参照】选项旋转图形
