镜像图形命令MIRROR的使用方法及注意事项

2023-06-21 理论教育版权反馈

【摘要】：MIRROR命令的功能是将选定的对象按给定的镜像线作对称复制。执行MIRROR命令可采用以下三种方式：●工具栏。图3-7镜像命令与捕捉栅格功能的综合运用启用捕捉及栅格功能。单击工具栏按钮，启动MIRROR命令。执行MIRROR命令操作如下：命令：_mirror选择对象：指定对角点：找到3个选择对象：↙指定镜像线的第一点：指定镜像线的第二点：是否删除源对象？图3-8系统变量mirrtext的值对镜像文字的影响

MIRROR命令的功能是将选定的对象按给定的镜像线作对称复制。

执行MIRROR命令可采用以下三种方式：

●【修改】工具栏 pagenumber_ebook=74,pagenumber_book=66 。

● 命令行： MIRROR↙。

● 菜单：【修改】→【镜像】。

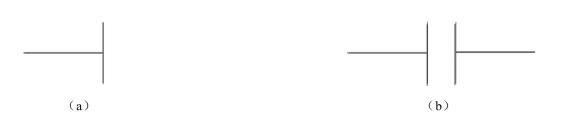

【例3-4】绘制电容器的符号。

（1）用LINE命令绘制如图3-6（a）所示的两条互相垂直的直线。

（2）单击【修改】工具栏 pagenumber_ebook=74,pagenumber_book=66 按钮，启动MIRROR命令。

命令：_mirror

选择对象：指定对角点：找到2个（选择上述两条直线）

选择对象：↙

指定镜像线的第一点：（在垂直线的右方合适位置指定一点）指定镜像线的第二点：（在正交方式下指定与第一点的X坐标相同的另一点）

是否删除源对象？[是(Y)/否(N)] <N>：↙

效果如图3-6（b）所示。

pagenumber_ebook=74,pagenumber_book=66

图3-6　使用镜像命令复制图形

将本例与【例3-3】对比可知，上例是先选择被编辑的对象，再启动命令（称为先选择，后执行）；本例是先启动命令，再按提示选择被编辑对象（称为先执行，后选择），AutoCAD的多修改命令都同时支持这两种方式。

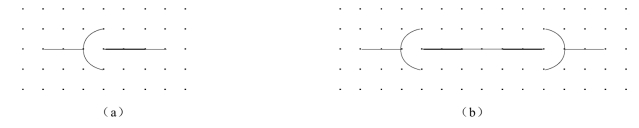

【例3-5】绘制如图3-7（b）所示的图形，它表示某仅具有隔离插头的手车式高压开关柜。

pagenumber_ebook=75,pagenumber_book=67

图3-7　镜像命令与捕捉栅格功能的综合运用

（1）启用捕捉及栅格功能。则屏幕上出现X及Y方向距离均为10的栅格点。

（2）通过捕捉栅格点画一条长为20的直线。

（3）启动画圆弧命令，通过捕捉栅格点，以三点方式画一个半径为10的半圆。

（4）启动画多段线命令，多段线的形状及各段长度见图3-7（a）。其中左半段的线宽设置为1mm，右半段的线宽设置为0.25mm。

（5）执行MIRROR命令操作如下：

命令：_mirror

选择对象：指定对角点：找到3个（选择上述直线、圆弧、多段线）

选择对象：↙

指定镜像线的第一点：（捕捉多段线的右端点）指定镜像线的第二点：（捕捉与上一点垂直对齐的任意栅格点）

是否删除源对象？[是(Y)/否(N)] <N>：↙

说明：在“命令：”提示下输入mirrtext，可设置系统变量mirrtext的值，以控制是否对文字作镜像，如图3-8所示。

pagenumber_ebook=75,pagenumber_book=67

图3-8　系统变量mirrtext的值对镜像文字的影响
