【摘要】：执行设置多线样式命令可采取以下两种方式：● 命令行：MLSTYLE↙。图2-32对话框创建名称为ML7的多线样式。单击按钮，返回对话框，会发现在区新增了“ML7”样式。图2-34对话框2）在文本框中输入ML7，保存类型为“*.mln”不变。应用上例中所建的多线样式ML7，完成如图2-35所示两集成电路块的连接。接上例，设多线样式ML7已被置为当前样式。设置对正方式为。按Enter键结束命令。

此命令使用户能创建自己的多线线型或加载使用已经存在的线型。

执行设置多线样式命令可采取以下两种方式：

● 命令行：MLSTYLE↙。

● 菜单：【格式】→【多线样式】。

启动MLSTYLE命令后，弹出如图2-32所示的对话框。在这个对话框中，用户可添加、保存新创建的多线样式，也可加载已有的多线样式。

pagenumber_ebook=59,pagenumber_book=51

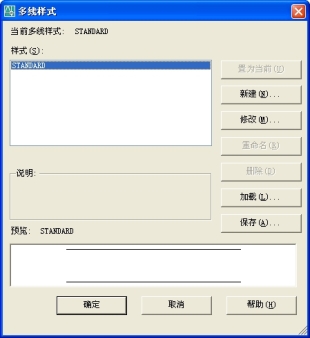

图2-32　【多线样式】对话框

【例2-22】创建名称为ML7的多线样式。

（1）启动MLSTYLE命令，在弹出的【多线样式】对话框中单击【新建】按钮，弹出【创建新的多线样式】对话框。

（2）输入新样式名“ML7”，然后单击【继续】按钮，弹出【新建多线样式】对话框，如图2-33所示。在这个对话框中，用户可设置组成多线的各个元素（直线）的线型、颜色以及各条直线间的距离等。

pagenumber_ebook=60,pagenumber_book=52

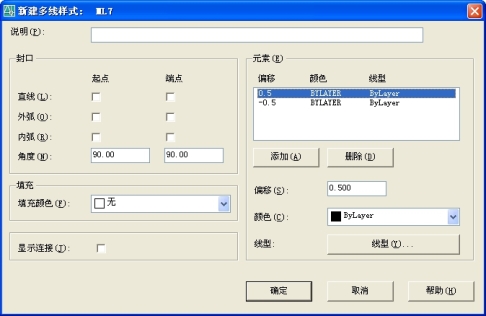

图2-33　【新建多线样式】对话框

（3）连续单击【添加】按钮5次。

（4）当前，组成多线的元素应该有7条直线。从上至下依次选中各元素，并在【偏移】文本框中将其偏移依次设置为3、2、1、0、-1、-2、-3。当然，用户可同时设置各直线元素的线型及颜色，此例不进行设置，接受初始值。

（5）单击【确定】按钮，返回【多线样式】对话框，会发现在【样式】区新增了“ML7”样式。

（6）如果仅在当前绘图中应用“ML7”样式，可以选中它，然后单击【置为当前】按钮；如果以后还需要这个多线样式，可以将它保存起来：

1）在对话框中单击【保存】按钮，又弹出【保存多线样式】对话框，如图2-34所示。

pagenumber_ebook=60,pagenumber_book=52

图2-34　【保存多线样式】对话框

2）在【文件名】文本框中输入ML7，保存类型为“*.mln”不变。最后单击【保存】按钮，则返回【多线样式】对话框。

3）单击【确定】按钮，新的多线样式自动被设置为当前样式。

【例2-23】应用上例中所建的多线样式ML7，完成如图2-35所示两集成电路块的连接。设两个芯片的长为12，宽为24，它们之间的水平距离为48。

（1）接上例，设多线样式ML7已被置为当前样式。

（2）启动MLINE命令。

（3）设置对正方式为【无】。

（4）设置比例为3。

（5）捕捉左边矩形的中点为多线起点。

（6）在正交方式下向右导向，输入24，确定多线的第二个端点。

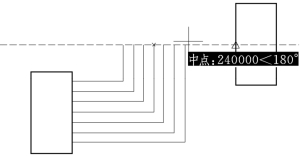

（7）水平向左追踪右边矩形的长边的中点，直至出现追踪线与多线中心的交点（如图2-36所示），拾取此点作为多线的第3个端点。

pagenumber_ebook=61,pagenumber_book=53

图2-35　用多线表示集成电路块的连线

pagenumber_ebook=61,pagenumber_book=53

图2-36　利用对象追踪确定多线的端点

（8）捕捉右边矩形的长边的中点，作为多线的第4个端点。按Enter键结束命令。
