如何使用ARC命令绘制圆弧？
【摘要】：执行ARC命令可采用以下三种方式：● 绘图工具栏 。下面绘制用弧线表示的导线：为了确定圆弧的最低点，绘制两直线下端点的水平连接线。有时直接绘制圆弧比较麻烦，可以使用修剪命令修剪圆得到圆弧,也可使用圆角命令在两个对象之间产生圆弧。绘制表示门的开启方向及角度的圆弧。
绘圆弧的方法有多种，要求已知条件除起点外，还要知道以下条件之二：①圆心；②端点；③弧上一点；④包角；⑤弦长；⑥方向；⑦弧长；⑧半径。
执行ARC命令可采用以下三种方式：
● 绘图工具栏
。
● 命令行：ARC↙。
● 菜单：【绘图】→【圆弧】。
【例2-10】 如图2-16（a）所示，用两条平行的垂直线表示两根相距50m（图中用50个图形单位表示）的杆塔，已知两杆塔导线悬挂点（此例假设为杆顶）距地16m（图中用16个图形单位表示），中间所架设的导线最大弧垂为1.5m。
（1）画表示电杆的直线。
命令：_line 指定第一点：100,100↙
指定下一点或 [放弃(U)]：16↙（正交向上导向）
指定下一点或 [放弃(U)]：↙
命令：
命令：_line 指定第一点：150,100↙
指定下一点或 [放弃(U)]：16↙（正交向上导向）
指定下一点或 [放弃(U)]：↙
效果如图2-16（a）所示。下面绘制用弧线表示的导线：
（2）为了确定圆弧的最低点，绘制两直线下端点的水平连接线。
（3）启动画圆弧命令：
命令：_arc指定圆弧的起点或 [圆心(C)]：（捕捉左边直线的上端点）
指定圆弧的第二个点或 [圆心(C)/端点(E)]：14.5↙（向上追踪水平线的中点）
指定圆弧的端点：（捕捉右边直线的上端点）
（4）在水平直线上单击鼠标，然后按Delete键删除该直线。
效果如图2-16（b）所示。

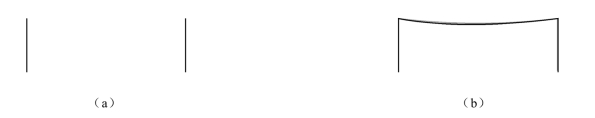

图2-16 绘制悬垂导线示意图
【例2-11】 绘制如图2-17所示的敞开角度为90°的门符号。
（1）绘制表示门板的矩形。
图2-17 敞开角度为90°的门符号
1）命令：_rectang
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]：（指定左下角点）
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]：@ 45,750↙
2）执行缩放全图的操作。
（2）绘制表示门的开启方向及角度的圆弧。
命令：_arc指定圆弧的起点或 [圆心(C)]：C↙
指定圆弧的圆心：(捕捉矩形的左下角点）
指定圆弧的起点：(捕捉矩形的左上角点）
指定圆弧的端点或 [角度(A)/弦长(L)]：A↙
指定包含角：-90↙
说明：
（1）圆弧具有方向性，默认的方向是逆时针方向。如果要画顺时针方向的圆弧，用三点画弧法或者确定负的角度。
（2）有时直接绘制圆弧比较麻烦，可以使用修剪（TRIM）命令修剪圆得到圆弧,也可使用圆角（FILLET）命令在两个对象之间产生圆弧。
（3）在【绘图】→【圆弧】的子菜单中，选择【继续】，可以绘制与上一条圆弧相切的圆弧。
