深入了解对象捕捉和对象追踪的实现方式
【摘要】：对象捕捉是指将指定点限制为现有对象的某一特征点，例如端点、中点、交点或圆心。图2-10工具栏和 右键快捷菜单3. 对象追踪使用对象捕捉追踪，将显示相对于获取点的水平、垂直或极轴对齐路径。表2-1各类点的英文代号工具栏及快捷菜单如图2-10所示，个别说明如下：● ：即临时启用。图2-11利用工具栏实现对象追踪功能 绘如图2-12所示两圆的圆心连线及公切线。
对象捕捉是指将指定点限制为现有对象的某一特征点，例如端点、中点、交点或圆心。使用对象捕捉可以迅速定位对象上的精确位置，而不必知道坐标或绘制辅助线。只要 AutoCAD 提示输入点，就可以指定对象捕捉。
1. 自动捕捉
如果状态栏上【对象捕捉】处于打开状态，当AutoCAD 提示输入点时，将光标移到对象的对象捕捉位置，将显示标记和工具栏提示，此功能称为自动捕捉。哪些点可以被自动捕捉，需要在【草图设置】对话框的【对象捕捉】选项卡中进行设置，如图2-9所示。

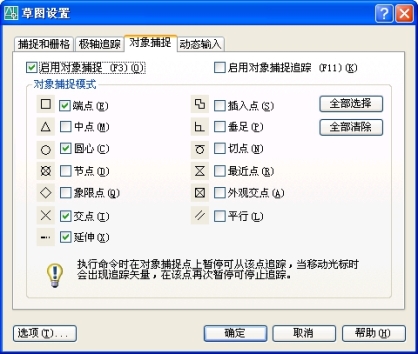

图2-9 【草图设置】对话框之【对象捕捉】选项卡
（1）【启用对象捕捉】：确定是否启用AutoCAD的对象捕捉功能，其开关快捷键是F3功能键。
（2）【对象捕捉模式】选项区：该区形象地表示出了13种点的标记，被选中的点可以被自动捕捉。下面仅将不易理解的点类型加以介绍：
● 节点：捕捉单点或对象上的等分点。
● 延伸：当光标经过对象端点时，显示临时延长线，用户可以在这条延长线上确定点以绘制对象。
● 插入点：捕捉创建图块时指定的插入点。
● 最近点：光标移到线条附近时，会出现最近点标记，在线条合适位置附近单击鼠标即可确定输入点落在线条上。
● 外观交点：两个对象在三维空间不相交，但在当前视图中看起来有交点，这个交点即外观交点。
● 平行：通过直线条外的指定点绘制该线条的平行线可使用捕捉到平行功能。
2. 临时捕捉
在绘图过程中，经常用到对象捕捉，但是如果将每类特征点都设置为自动捕捉模式，在捕捉点时很可能会出现不需要的点标记，干扰正确的捕捉。因此，只需将在绘图中经常需要捕捉的点设置为自动捕捉模式，而其余类型的点，需要捕捉时可临时指定，称这种捕捉模式为指定对象捕捉或临时捕捉。
启用指定对象捕捉功能有以下三种方式：
● 在【对象捕捉】工具栏中选择相应点的类型。
● 按住Shift（或Ctrl）键并单击鼠标右键，在弹出的对象捕捉快捷菜单中选择相应点的类型。
● 在命令行提示需要指定点时，输入需要捕捉点的英文代号，并按Enter键。各类点的英文代号见表2-1。
表2-1 各类点的英文代号
【对象捕捉】工具栏及【对象捕捉】快捷菜单如图2-10所示，个别说明如下：
● 【临时追踪点】：即临时启用【对象追踪】。
● 【自】：可以捕捉与指定点在X和Y方向上位移已知的点。
● 【点过滤器】：用以将原有两个以上点的坐标按过滤条件组合成新的点坐标。
● 【无】：相当于临时取消自动捕捉模式。
● 【对象捕捉设置】：调出【对象捕捉】对话框以进行设置。

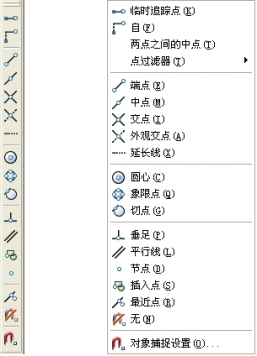

图2-10 【对象捕捉】工具栏和 【对象捕捉】右键快捷菜单
3. 对象追踪
使用对象捕捉追踪，将显示相对于获取点的水平、垂直或极轴对齐路径。例如，可以基于对象端点、中点或者对象的交点，沿着某个路径选择一点。
打开状态栏上【对象追踪】按钮，等同于选中图2-9所示对话框的【启用对象捕捉追踪】复选框，可以启用对象自动捕捉追踪功能，其开关快捷键是F11功能键。绘图时AutoCAD提示用户确定一点时，将光标指向被追踪点，出现点标记后，在绘图路径上移动光标，它可以沿着基于该点的对齐路径进行追踪。AutoCAD支持多至同时追踪7个点以联合确定点的位置。
【例2-6】 打开图2-1，补充绘制一个半径为15的圆，圆心在凹槽底边中点正下方27个图形单位。
命令：_circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]：_ tt指定临时对象追踪点：（单击【对象捕捉】工具栏上的
按钮）
_mid 于（单击【对象捕捉】工具栏上的
按钮，将光标移到凹槽底边中点附近，出现中点标记后，单击鼠标）
指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]：27↙ [向下移动光标，会出现一条表示追踪轨迹的橡皮筋线，如图2-11（a）所示，此时输入距离]
指定圆的半径或 [直径(D)]：15↙
效果如图2-11（b）所示。

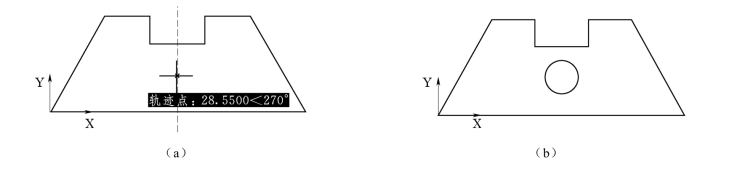

图2-11 利用【对象捕捉】工具栏实现对象追踪功能
【例2-7】 绘如图2-12（b）所示两圆的圆心连线及公切线。
（1）在【对象捕捉】选项卡中单击【全部清除】按钮，然后复选【圆心】及【切点】项。
（2）选中【启用对象捕捉】复选按钮，然后单击【确定】按钮。
（3）执行如下命令序列。
命令：_line 指定第一点：（捕捉一圆的圆心）
指定下一点或 [放弃(U)]：（捕捉另一圆的圆心）
指定下一点或 [放弃(U)]：↙
（4）由于圆心已设置为自动捕捉，可能画两圆的公切线会受到影响，下面采取临时捕捉模式画切线：
命令：_line 指定第一点：（单击【对象捕捉】工具栏上的
按钮）
_tan 到 （光标移到其中一圆的圆周，出现递延切点标记，如图2-12（a）所示，拾取此点）
指定下一点或 [放弃(U)]：（单击【对象捕捉】工具栏上的
按钮）
_tan 到（光标移到另一圆的圆周，出现递延切点标记，拾取此点）
指定下一点或 [放弃(U)]：↙
图2-12 对象捕捉示例
【例2-8】 绘制如图2-13所示的中心带有通孔的钢板三视图。
图2-13 简单的三视图
（1）按图1-13所示新建“实体”、“虚线”及“标注”图层并设置特性。
（2）在“实体”层绘制主视图以及另两个视图的矩形轮廓。
1）在【图层】工具栏的【应用的过滤器】下拉列表框中，单击“实体”层的名称将该层置为当前。
2）画正视图中的矩形。
单击绘图工具栏上的画矩形按钮，按命令行提示操作：
命令：_rectang
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]：（在合适位置单击鼠标，指定矩形的左下角点）
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]：@150,100↙
3）画正视图中的圆。
单击绘图工具栏上的画圆按钮，按命令行提示操作：
命令：_circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]：_m2p（在对象捕捉右键快捷菜单中选择【两点之间的中点】）
中点的第一点：中点的第二点：（分别捕捉矩形左右两边的中点）
指定圆的半径或 [直径(D)]：30↙
还可以利用对象追踪捕捉矩形的中心点，操作如下：
a）确认状态栏上的【对象捕捉】和【对象追踪】按钮都打开，并将【端点】、【中点】、【交点】以及【象限点】设置为自动捕捉模式。
b）光标移至左侧宽边中点附近，出现中点标记后，水平向右移动鼠标会出现追踪线，然后将光标移至上侧中点附近，出现中点标记后，垂直向下移动鼠标，又出现一条追踪线，在如图2-14（a）所示的状态下单击鼠标即可捕捉到矩形的中心点。
4）画左视图中的矩形。
单击绘图工具栏上的画矩形按钮，按命令行提示操作：
命令：_rectang
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]：70↙［如图2-14（b）所示，向右追踪主视图矩形的右下角点70个图形单位：光标移至主视图右下角点附近，出现端点标记后，水平向右移动鼠标会出现追踪线，然后输入距离即指定了左视图矩形的左下角点。］
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]：120↙（向右追踪主视图矩形的右上角点120个图形单位以指定左视图矩形右上角点）
5）俯视图中的矩形可参照上一步的操作方法绘制，不再赘述。
（3）画左视图及俯视图中的隐线。
1）将“虚线”层置为当前。
2）画左视图中的隐线。
单击绘图工具栏上的画直线按钮，按命令行提示操作：
命令：_line 指定第一点：［向右追踪主视图中圆的上象限点，在追踪路径上出现与左视图矩形左边的交点标记时，单击鼠标即可指定直线的起点，如图2-14（c）所示。］

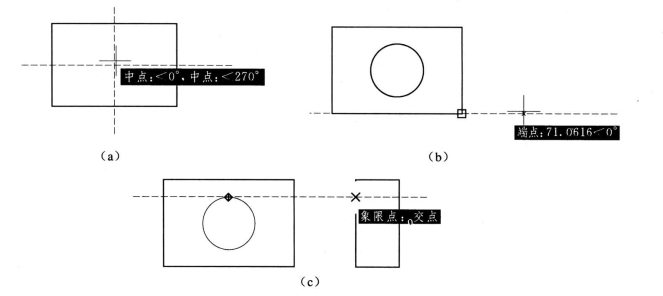

图2-14 对象追踪示例
（a）追踪两点；（b）追踪一点并给定距离；（c）追踪一点轨迹与另一对象的交点
指定下一点或 [放弃(U)]：（单击【对象捕捉】工具栏上的
按钮）。
_per 到（将光标水平移至左视图右边，出现垂足标记时，单击鼠标拾取垂足，即指定了直线的端点）
指定下一点或 [放弃(U)]：↙
3）左视图及俯视图中的另外三条隐线参照上一步的操作方法绘制，不再赘述。
【例2-9】 利用【捕捉自】功能绘制A3标准图框。
（1）绘制外框线矩形。
命令：_rectang
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]：（任意指定一点）
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]：@420,297↙
（2）绘制内框线矩形。
命令：_rectang
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]：（单击捕捉工具栏
按钮）
_from 基点：（捕捉外框线的左下角点）
<偏移>：@25,5↙
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]：（单击捕捉工具栏
按钮）
_from 基点：（捕捉外框线的右上角点）
<偏移>：@-5,-5↙
A3标准图框参见图2-3。
