【草图设置】对话框的【捕捉和栅格】选项卡如图2-7所示。

（1）【启用栅格】：栅格是点的矩形图案，延伸到指定为图形界限的整个区域。使用栅格类似于在图形下放置一张坐标纸。利用栅格和捕捉配合，便于确定点的位置。控制栅格是否显示的开关为F7功能键。栅格不会被打印。

pagenumber_ebook=43,pagenumber_book=35

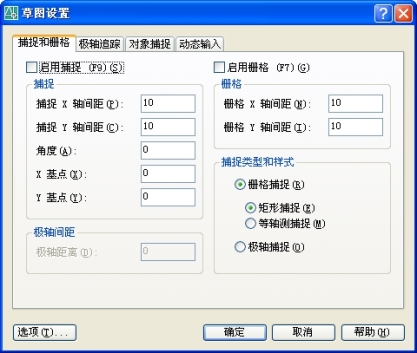

图2-7　【草图设置】对话框之【捕捉和栅格】选项卡

（2）【栅格】：【栅格】区中的【栅格X轴间距】、【栅格Y轴间距】两个文本框分别用来设置显示栅格在X、Y方向上的间距。用户可以根据所绘图形的真实尺寸进行调整。

（3）【启用捕捉】：捕捉模式用于限制十字光标，使其按照用户定义的间距移动。当捕捉模式打开时，光标似乎附着或捕捉到可见或不可见的栅格。控制是否启用捕捉功能的快捷键为F9功能键。

（4）【捕捉】：【捕捉】区中的【捕捉X轴间距】、【捕捉Y轴间距】两个文本框分别用来设置捕捉栅格在X、Y方向上的间距。捕捉间距没有必要与栅格间距相匹配。例如，可设置较宽的栅格间距用作参考，但使用较小的捕捉间距以保证定位点时的精确性。如果需要沿特定的对齐或角度绘图，可通过【角度】文本框确定旋转角度。此旋转将十字光标在屏幕上重新对齐以与新的角度匹配。

设置栅格的命令是GRID；设置捕捉的命令是SNAP。

（5）【捕捉类型和样式】与【极轴间距】：选中【极轴捕捉】时，对话框左侧的【极轴间距】文本框有效，用户可以更改极轴距离值，这样在【极轴追踪】与【捕捉】功能同时打开时，当沿着所设置的极轴角增量及附加角进行追踪时，追踪距离不再连续，而是按【极轴间距】中设置的极轴距离增量追踪。

【例2-5】利用捕捉和栅格功能绘制图2-8所示的电气符号。

（1）打开【捕捉】和【栅格】按钮，并确认当前为【矩形捕捉】模式。

（2）执行【视图】→【缩放】→【全部】，以使栅格区放大至全屏显示。

（3）利用画直线及画圆命令画图示的电气符号，关于操作过程的叙述从略。
