使用绘制直线命令,可以创建一条或一系列邻接的线段。
执行LINE命令可采用以下三种方式:
● 绘图工具栏 。
● 命令行:LINE↙。
● 菜单:【绘图】→【直线】。
【例2-1】 练习使用各种坐标输入方式绘制直线。
(1)启动画直线命令。
(2)在“指定第一点:”提示下输入坐标(0,0)。
(3)依次在“指定下一点或 [放弃(U)]:”提示下输入坐标(100<60)。
(4)在“指定下一点或 [闭合(C)/放弃(U)]:”提示下输入其他点坐标(@40,0),(@0,-25),(@50,0),(@0,25),(@40,0),(@100<-60)。
(5)在“指定下一点或 [闭合(C)/放弃(U)]:”提示下输入C,然后按Enter键。

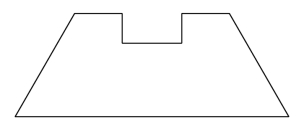

效果如图2-1所示。
图2-1 坐标输入方式及直线命令练习
以上操作如果采用动态输入方式,书面表述如下:
(1)在“命令:_line 指定第一点:”提示下,输入坐标“0,0”。
(2)输入距离100,然后按Tab键,切换到角度框输入角度60,最后按Enter键。
(3)输入相对X坐标40,然后输入逗号,切换到Y坐标输入框输入相对Y坐标0,然后按Enter键。
(4)输入坐标(@100<-60),方法是:鼠标移动到欲画线段的大致方向,输入距离100,然后按Tab键,切换到角度框输入角度60,最后按Enter键。
(5)输入C,然后按Enter键(或按键盘上的向下方向键,在小黑点指向闭合选项时按Enter键)。
动态输入方式使用起来很方便,只不过书面表述起来比较繁琐,希望用户多加体会,掌握这种有助于提高绘图效率的输入方式。
说明:
(1)要在使用LINE命令时撤销前面绘制的线段,可输入“U↙”或在右键菜单中选择【放弃】。
(2)要以最近绘制的直线的末端点为起点绘制新的直线,可重新启动LINE命令,并在“指定第一点:”提示下按Enter键。
