使用命名视图可以为图形中的任意视图指定名称保存下来，并在以后将其恢复。可以保存整个视口显示，也可以只保存其中的一部分。既可以保存模型空间视图，又可以保存图纸空间视图。

1. 保存命名视图

【例1-2】创建并保存命名视图示例。

（1）打开AutoCAD 2006安装目录下的Sample子文件夹中db-samp.dwg，如图1-27所示。

（2）用窗口缩放方式将图形左上角处的办公区部分放大，如图1-28所示。

（3）【视图】→【命名视图】，弹出【命名视图】对话框，如图1-29所示。

pagenumber_ebook=32,pagenumber_book=24

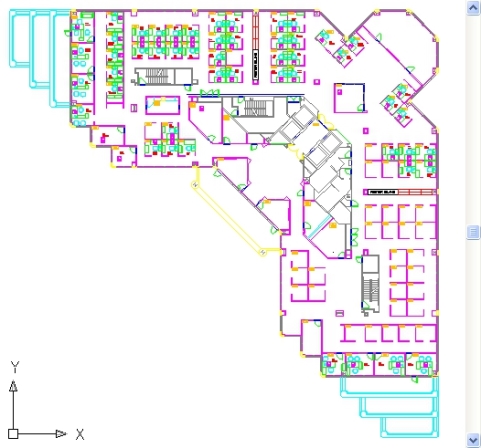

图1-27　AutoCAD 2006样例文件db-samp.dwg

pagenumber_ebook=32,pagenumber_book=24

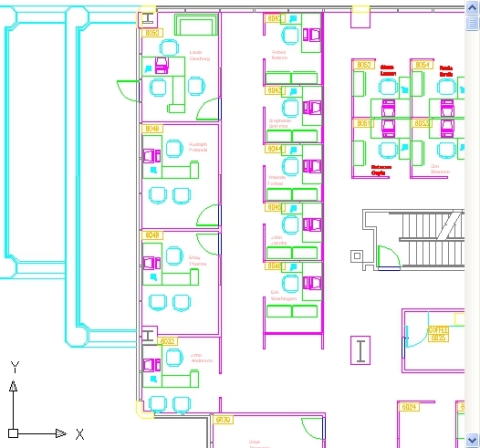

图1-28　放大后的效果

pagenumber_ebook=33,pagenumber_book=25

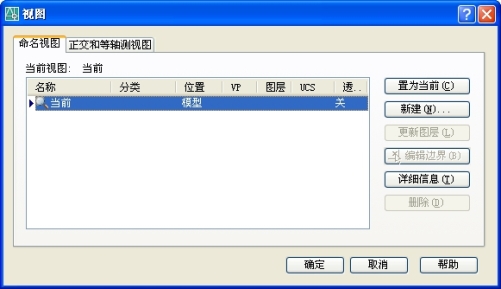

图1-29　【视图】对话框

（4）单击【新建】按钮，弹出【新建视图】对话框。

（5）在【视图名称】文本框中输入“信息中心”，如图1-30所示。

pagenumber_ebook=33,pagenumber_book=25

图1-30　【新建视图】对话框

（6）然后单击【确定】按钮。

用同样的方法还可以创建多个命名视图，方便以后调用。随视图一起保存的设置有视图比例、视图位置、视图所在的空间、三维视图和剪裁等。

2. 恢复命名视图

当需要使用命名的视图时，可以将其恢复。

【例1-3】恢复命名视图示例。

例如在上例中保存“信息中心”视图后，又创建了几个其他的视图并进行了一些编辑操作，现在要恢复显示该视图，操作如下：

（1）【视图】→【命名视图】，调出【命名视图】对话框。

（2）在视图列表中选择“信息中心”视图，单击【置为当前】按钮。

（3）单击【确定】按钮，则“信息中心”视图切换到屏幕上显示出来。
