新建文件有以下三种方式：

● 【文件】→【新建】。

● 命令行：NEW↙。

● 单击【标准】工具栏上的【新建】按钮 pagenumber_ebook=23,pagenumber_book=15 。

启动新建文件命令后，会弹出【选择样板】对话框，如图1-15所示。用户可在名称栏中选择所需样板文件或展开【搜索】下拉列表框，定位到自定义样板文件，然后单击【打开】按钮，则自动生成以.dwg为扩展名的图形文件。

pagenumber_ebook=23,pagenumber_book=15

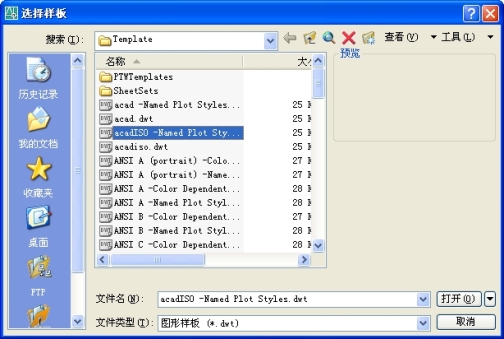

图1-15　【选择样板】对话框

样板文件以dwt为扩展名，其中保存了许多绘图使用的初始设置，如图层、文字样式、尺寸标注样式、图形界限以及布局设置等，避免了许多重复性的操作，可以提高绘图效率。AutoCAD提供了大量的样板文件，其中以Gb开头的为适应我国国家标准的样板文件，但是鉴于各行业的特点，一般需要创建自己的样板文件。创建样板文件的实例，见第6.4节。

对于习惯使用【创建新图形】对话框的用户，可以通过以下操作，使得以后再新建文件时，能通过【创建新图形】对话框开始。

（1）【工具】 →【选项】，调出【选项】对话框。

（2）选中【系统】选项卡，在【启动】框中选择【显示“启动”对话框】。

（3）单击【确定】按钮。

这样，以后重新启动AutoCAD 2006再执行新建文件命令时，就会首先出现【启动】对话框（或【创建新图形】对话框，如图1-16所示），使用户能按传统的默认、使用样板、使用向导等方式创建新文件。
