在AutoCAD中，首次新建图层（如前述的“中心线层”）时使用“默认”线宽设置，用户可以为每个图层指定新的线宽。
例如，将“中心线”层的线型设置为0.2毫米，操作步骤如下：
（1）在【图层特性管理器】对话框中，选择“中心线”层。
（2）单击该图层名称后的线宽图标按钮
，弹出【线宽】对话框，如图1-11所示。
图1-11 【线宽】对话框
（3）选择0.2毫米的线宽，再单击【确定】按钮，完成图层线宽设置。
在作图过程中临时设置当前线宽有以下四种方式：
● 在【对象特性】工具栏的【线宽控制】下拉列表框中选择。
● 【格式】→【线宽】。
● 命令行：LWEIGHT↙。
● 右键单击【状态】栏上的【线宽】按钮，在弹出的快捷菜单中选择【设置】。

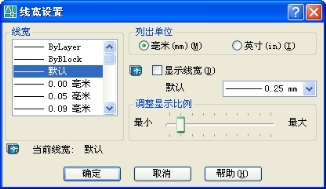

上述后三种方式，都是通过调出【线宽设置】对话框以进行线宽设置。【线宽设置】对话框如图1-12所示，从中可知AutoCAD的“默认”线宽是0.25毫米或0.01英寸。也可展开【默认】下拉列表，设置新的默认值。下面对【线宽设置】对话框的其他功能加以必要的说明：
图1-12 【线宽设置】对话框
（1）【显示线宽】：选中与否，等同于【状态】栏上的【线宽】按钮的开关状态，控制是否在模型空间显示线宽。顺便指出，在模型空间中，是按像素显示线宽的，而在图纸（布局）空间中，线宽以实际打印线宽显示。
（2）【调整显示比例】：用以调整线宽在模型空间的显示比例。
图1-13所示的图层特性设置，供读者自行练习。
图1-13 新建图层练习
