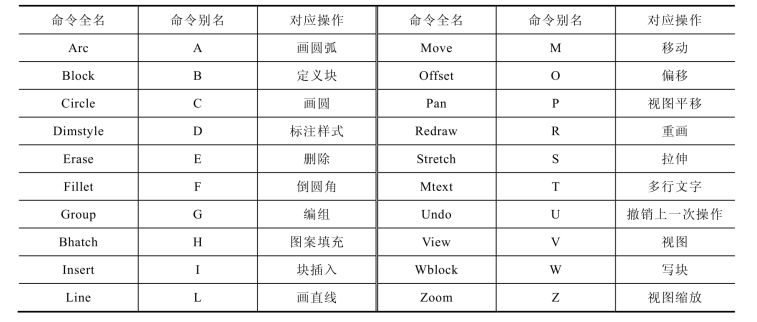

【摘要】：当命令窗口出现提示“命令：”时，表示AutoCAD已处于准备执行命令的状态。为使用方便，AutoCAD为大部分命令提供了别名，如CIRCLE命令的别名是“C”，就是说，在“命令：”提示符下输入“C↙”，也可以启动画圆命令。表1-1常用的命令别名● 从菜单输入命令仍以用三点方式画圆为例，利用菜单的操作步骤如下：激活菜单。单击鼠标右键时，AutoCAD会根据系统当前状态显示出相应的快捷菜单，供用户用光标选择输入。

当命令窗口出现提示“命令：”时，表示AutoCAD已处于准备执行命令的状态。此时，可按下列方式之一来输入命令：

● 从键盘输入命令名称

例如，用键盘输入画圆命令的操作如下：

命令：CIRCLE↙

指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]：

此时用户可选择的操作有：

（1）用鼠标在屏幕上单击（也可输入点坐标，见2.1节）确定圆心，这是默认操作。指定圆心后，命令行又出现提示：

指定圆的半径或 [直径(D)] <47.8696>：

此时可用键盘输入数据作为半径，然后回车加以确认。也可以直接回车，指定尖括号内的缺省值为半径。

（2）输入选项确定画圆的方式：中括号内给出了最常用方式的选项。例如，要采用三点画圆方式，可采用下列方式之一：

1）在命令行键入3P，然后按回车键；

2）单击鼠标右键，在弹出的快捷菜单中选择【三点（3P）】选项。
