LM324型运算放大器的性能介绍及应用场景分析
【摘要】：LM324型运算放大器LM324在同一基片上集成了四个性能相同的运算放大器,每个运算放大器内部都有一个内部补偿电容,它在振荡器、多路放大器和比较器等电路中应用较广。附图9OP07型运算放大器封装图附表14LM324型运算放大器引脚定义图6208 确定后的图像效果05 新建图层，绘制高光，如图6209所示。
(1)741型运算放大器
741型运算放大器具有广泛的应用。其宽范围的共模电压可用于电压跟随器,高增益和宽范围的工作电压特点在积分器、加法器和一般反馈应用中能使电路具有优良性能。此外,它还具有如下特点：
●无频率补偿要求
●短路保护
●失调电压调零
●大的共模、差模电压范围
●低功耗
741型运放双列直插(DIP)封装的俯视图如附图6所示,该芯片共有8个引脚,其中紧靠缺口(有时也用小圆点标记)下方的引脚编号为1,按逆时针方向,引脚编号依次为2,3,…,8；相应的各个引脚定义见附表12。
附图6 741型运算放大器封装图
附图7 TL082型运算放大器封装图

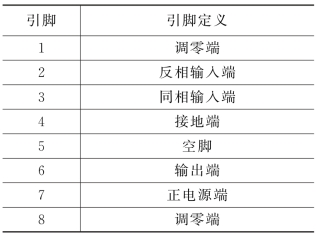

附表12 741型运算放大器引脚定义
附表13 TL082型运算放大器引脚定义
(2)TL082型运算放大器
TL082在同一基片上集成了两个性能相同的运算放大器,封装如附图7所示,引脚定义见附表13。
(3)LM324型运算放大器
LM324在同一基片上集成了四个性能相同的运算放大器,每个运算放大器内部都有一个内部补偿电容,它在振荡器、多路放大器和比较器等电路中应用较广。LM324可工作在双电源或单电源模式,在双电源工作模式时,最大电源电压为±16 V；在单电源工作模式时,引脚11接地,最大正电源电压为32 V。

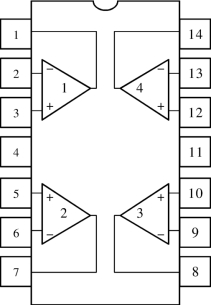

LM324的双列直插式封装如附图8所示,相应的引脚定义则见附表14。
附图8 LM324型运算放大器封装图
附图9 OP07型运算放大器封装图
附表14 LM324型运算放大器引脚定义
附表15 OP07型运算放大器引脚定义
(4)OP07型运算放大器
OP07是一种低噪声,非斩波稳零的双极性(双电源供电)运算放大器集成电路。由于OP07具有非常低的输入失调电压(对于OP07A最大为25μV),所以OP07在很多应用场合不需要额外的调零措施。OP07同时具有输入偏置电流低(OP07A为±2 nA)和开环增益高(对于OP07A为300 V/mV)的特点,特别适于高增益的测量和微弱信号的放大等应用场合。
OP07的双列直插式封装如附图9所示,相应的引脚定义则见附表15。
